Oリング

圧縮することで生まれる反発力によって密封する環状ゴム

製品説明

溝部に装着して適度に圧縮することで生まれる反発力によって、油、水、空気、ガスなど多種多様な流体を密封する環状パッキンです。

特長

  1. 耐摩耗性、耐熱性、耐寒性、耐油性、耐候性、耐薬品性など、さまざまな用途に対応できる豊富な材料を取り揃えているため、使用条件に応じた最適な材料を選定できます。
  2. JISなどの各種規格に対して独自の設計を行い、規格に適合しています。また、お客様のニーズに応じた材料の開発も行っています。

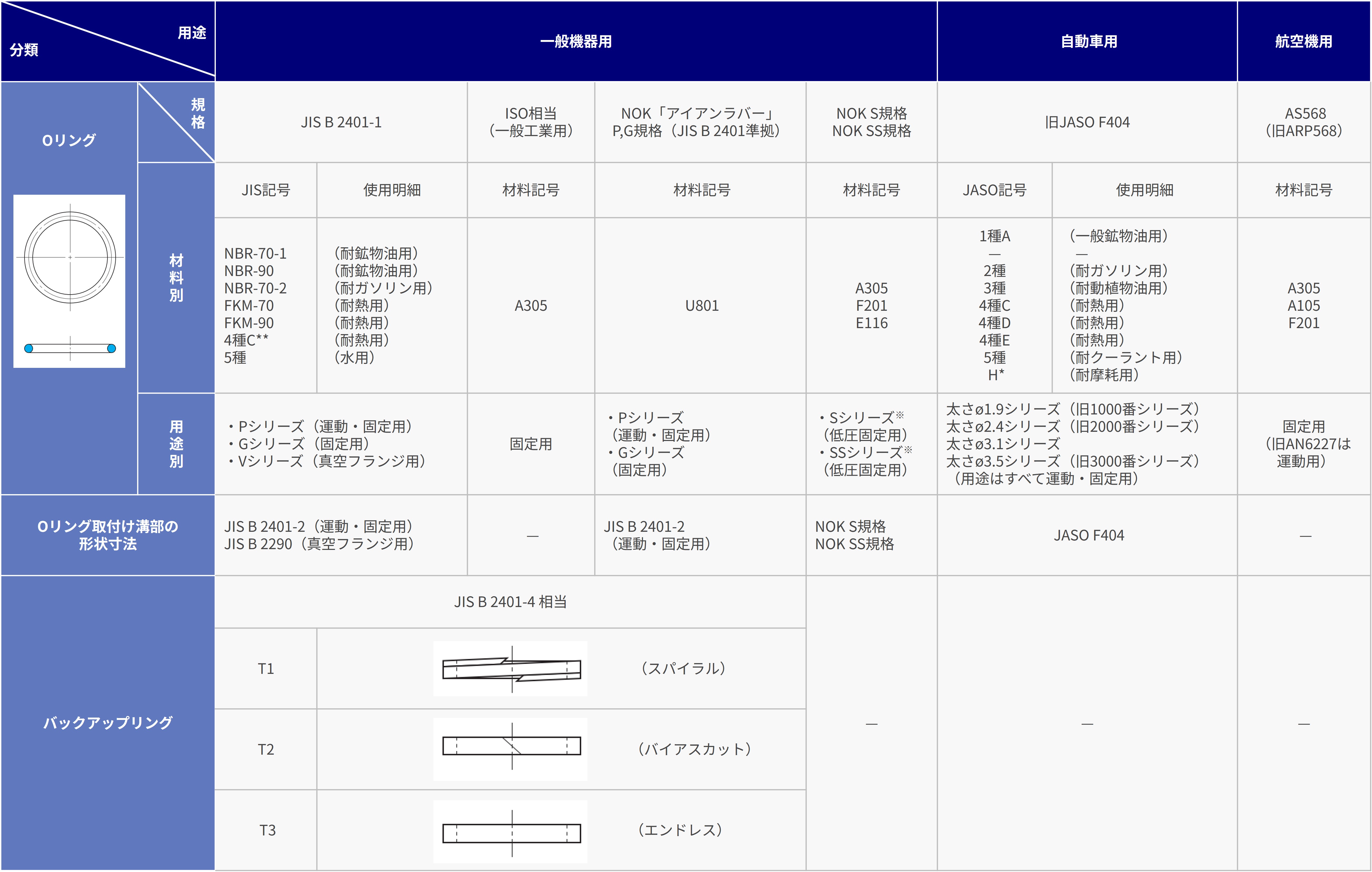

規格品の種類

NOK製Oリング(オーリング)の規格品は下記シリーズを準拠しております。

・JIS P、G、V ・ISO相当 ・旧JASO ・AS568

また、NOK独自寸法設定として 線径が細いS・SSシリーズやJIS Gサイズで線径を固定した製品をラインアップしております。


詳しい寸法はカタログ21ページのカタログ品寸法一覧ををご参照ください。



注:※NOK S・SSシリーズは、機器の小型化のご要望に応えて、特に小径や太さの細いOリングをシリーズ化したものです。

注:JISの航空機用Oリング関連規格(W1516、W1517、W2006、W1537、W1538)は、すでに廃止になっております。

*材料Hは、NOKの材料記号の呼称で水素化ニトリルゴムのことです。

**材料4種Cは、JIS B 2401-2005相当です。

密封理論

圧縮されたOリングが反発力を保持することで、流体を密封しています。



材料技術

Oリングは、押しつぶされることで生じる応力によって密封機能を発揮します。そのため、異常な変形を起こさない範囲で適度な応力を持つことが求められ、この特性は使用中も維持される必要があります。こうした特性を持つ材料としては、合成ゴムが最も優れています。しかし、すべての特性を一つの材料で満たすことは難しいため、用途に応じて材料を使い分ける必要があります。NOKでは、さまざまな使用条件に対応できるように、各種の材料を取り揃えています。



採用イメージ

  • 自動車
  • 建設機械、農業機械
  • 一般産業機械

製品ラインアップ

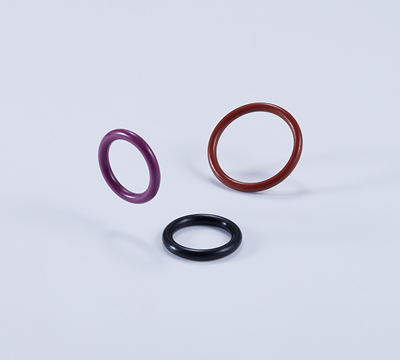

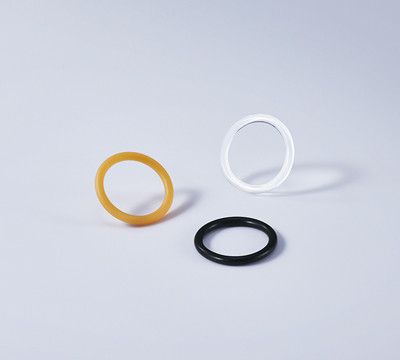

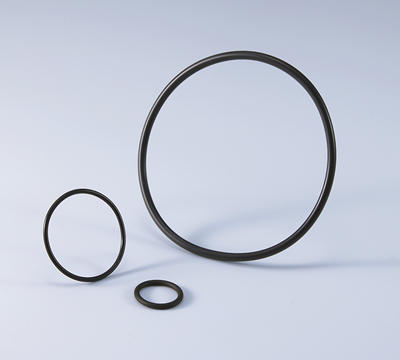

Oリングの特性を生かし、さらに機能性を付加したOリングを紹介します。

製品選定プログラム

使用条件をご入力いただくと、オイルシール、Oリング、「アイアンラバー」ベルトをWeb上で選定できます。
下記のボタンからユーザー登録を行い、ご利用ください。
