水素用Oリング

マイナス50℃以下の極低温でも長期間の密封が可能


特長

  1. 汎用EPDMおよびVMQと比較して、優れた低温特性と耐ブリスタ性を有する水素用低温EPDM材E9079および特殊VMQ材S9219を使用しています。
  2. 圧縮永久歪が小さいため、ヘタリにくく、長寿命です。
    ※EPDM = エチレンプロピレンゴム
    ※VMQ = シリコーンゴム
  3. 挿入性に優れた硬度の材料ですが、専用のバックアップリングを併用することで、高圧環境でも使用が可能です。


特許登録済み（特許第6932242号）

特性

従来の汎用EPDM材との物性比較

水素用低温EPDMは汎用EPDMと比較して、優れた低温特性を有しています。また、水素用特殊VMQは水素用低温EPDMと比較して、さらに優れた低温特性を有します。
NOKで実施している水素発泡性試験は、30,000サイクルにわたる厳しい条件で行われています。この試験において、水素用低温EPDMは優れた耐ブリスタ性を示し、水素用特殊VMQは最も高い耐ブリスタ性を持っています。


水素発泡性試験条件

・サイクル回数：30,000サイクル

・圧力：0.6MPa⇔90MPa

・ガス：水素

・温度：85℃

・保持時間：2秒



水素用低温EPDM材E9079と特殊VMQ材S9219の使い分けについては、温度や圧力条件などに応じて推奨材料を提案します。


【使用温度の目安】

　低温EPDM材　：　-50℃

　特殊VMQ 材 　 ：　-60℃


評価試験

圧縮永久歪試験（線径φ2.4 Oリング、100℃/空気中25％圧縮）

耐水素用特殊VMQは他のグレード製品と比べて、優れた耐ヘタリ性を有します。




低温下でのシール試験

耐水素用特殊VMQは他のグレード製品と比べて、優れた低温シール性を有します。


試験装置（イメージ）

〇：圧力変化なし（漏れなし） 　×：圧力変化あり（漏れあり）

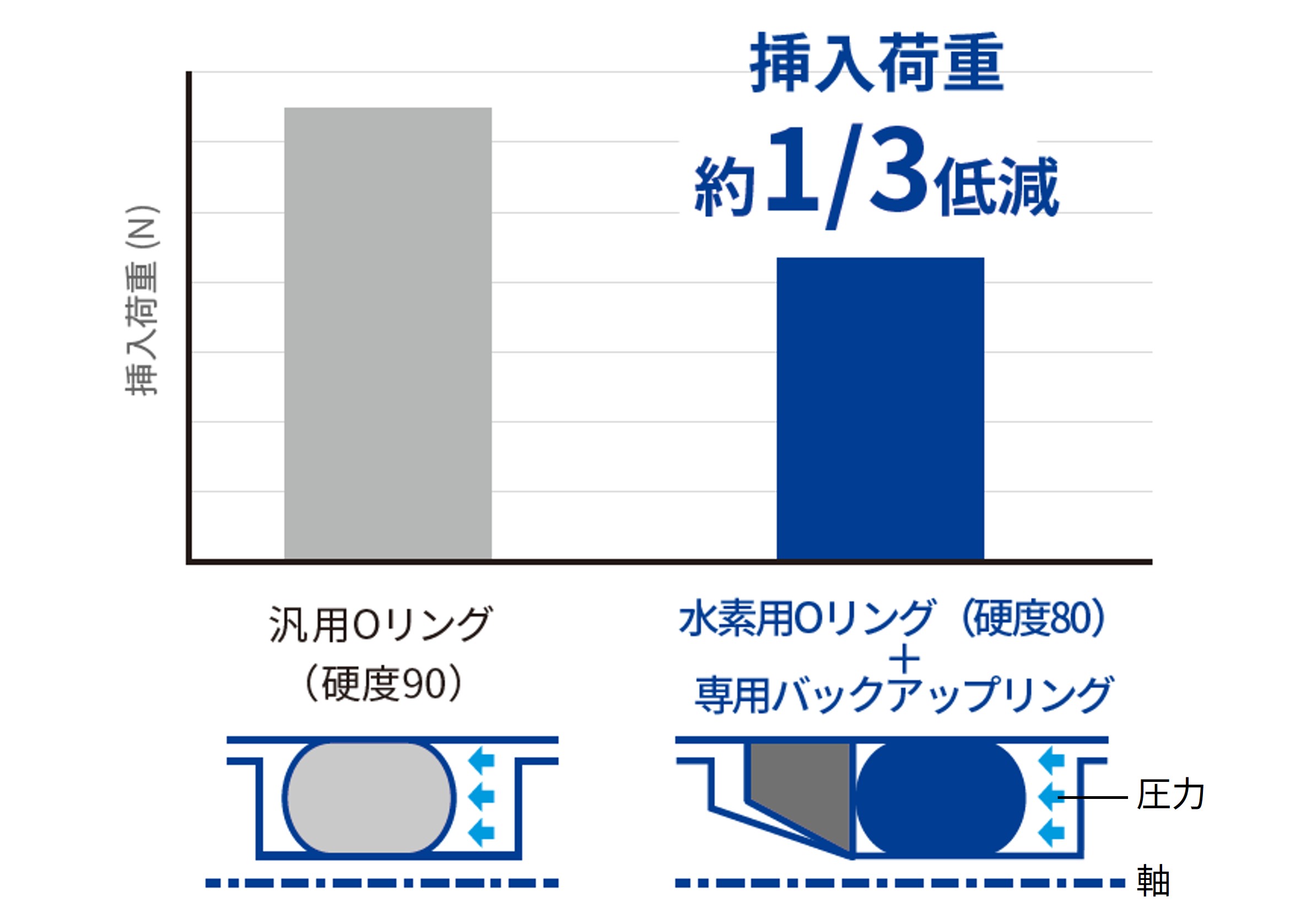

挿入性比較

硬度90の汎用Oリングと比較すると、硬度80の水素用Oリングは挿入荷重を1/3低減することが可能です。専用のバックアップリングを併用することで、高圧環境でも使用できます。



活用例

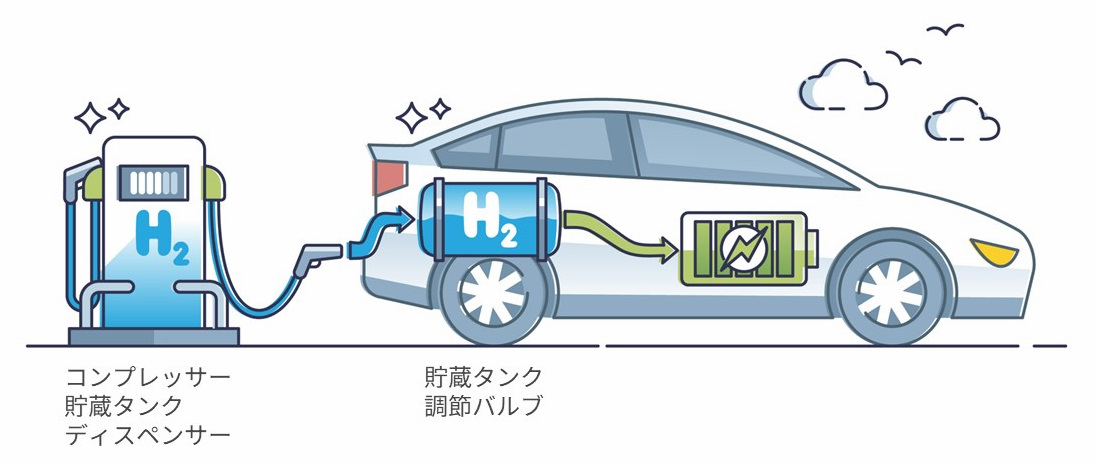

国内のFCVタンクを始め、豊富な採用実績があります。



    水素ステーション、水素自動車

    製品ラインアップ

    Oリングの特性を生かし、さらに機能性を付加したOリングを紹介します。
