フレキシブル電波吸収体

0.1mm未満の厚みで、次世代通信の高周波ノイズを吸収

製品説明

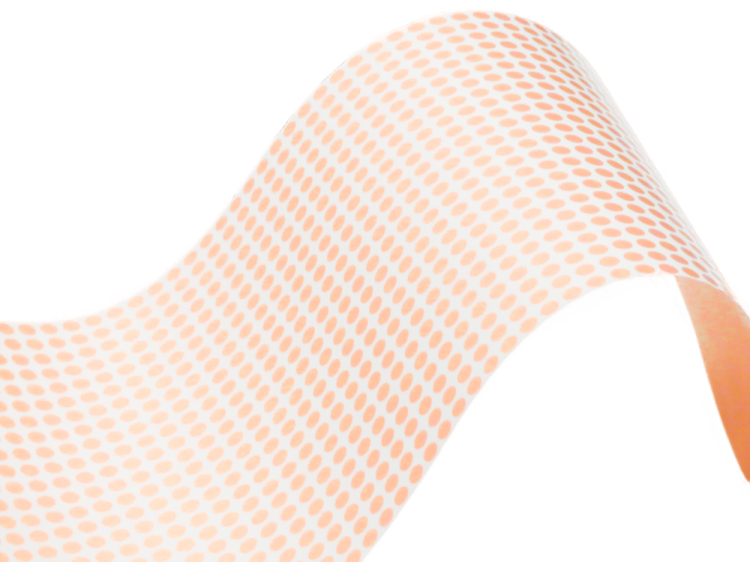

メクテックのフレキシブル電波吸収体は、フレキシブルプリント基板（FPC^※1）と狙った周波数の電波を効率よく捕まえる独自の設計技術（メタマテリアル^※2)を組み合わせた製品です。FPCの強みである薄型・軽量・柔軟性と屈曲性を活かし、次世代の高速通信機器やモビリティ、ヒューマノイドなどの限られたスペースへの配置を実現し、未来のテクノロジー発展に向けた高周波ノイズ対策に貢献します。

※1：FPC＝Flexible Printed Circuits

※2：電波や光の動きを思い通りにコントロールするために、人工的に設計された微細な構造体です。本製品では、シートの表面に細かい模様（パターン）を精密に並べることで、特定の電波だけをうまく捕まえて消し去る役割を持たせています。

特長

厚さ数十～数百μm、重さ数十～数百g/m₂の薄型、軽量設計を実現し、機器の狭小部や複雑な曲面に配置が可能です。
独自の回路デザインにより、ミリ波帯を中心に狙った周波数の選択（28GHz帯で99％以上を吸収）が可能です。
Roll-to-Roll（ロールツーロール）工程など既存のFPC生産ラインを活用し、安定した大量生産が可能です。
フレキシブルプリント基板（FPC）と同等の耐熱性を有するため、高温環境下で使用可能です。

特性

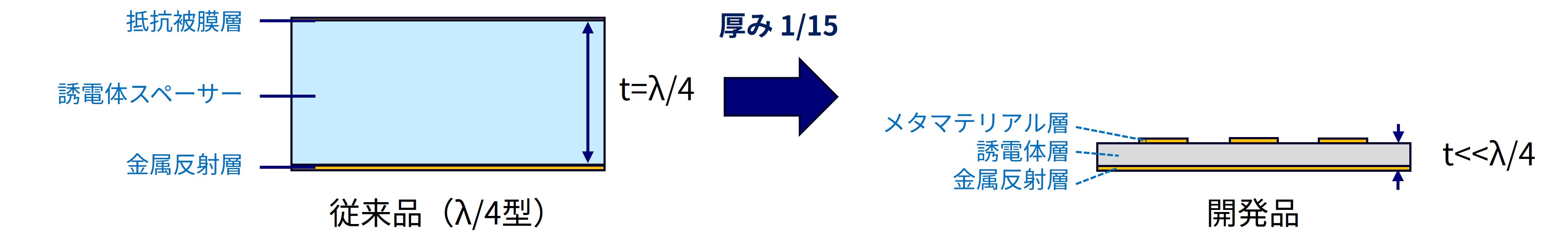

メクテックは、FPC技術とメタマテリアル技術を融合し、従来の素材の厚みに頼らない、シート表面の独自の微細パターンで電波を吸収する構造を確立しました。これにより、Roll-to-Rollによる安定した量産体制と確実な評価手法のもと、フレキシブル電波吸収体は従来比約15分の1となる0.1mm未満の超薄型でありながら、28GHz帯において99％以上の電磁波吸収性能を発揮することに成功しました。この圧倒的な薄さ・軽さ・柔軟性は、機器の設計自由度を向上させ、次世代通信やヒューマノイドをはじめとする最先端モノづくりの進化を強力に支えます。

評価試験

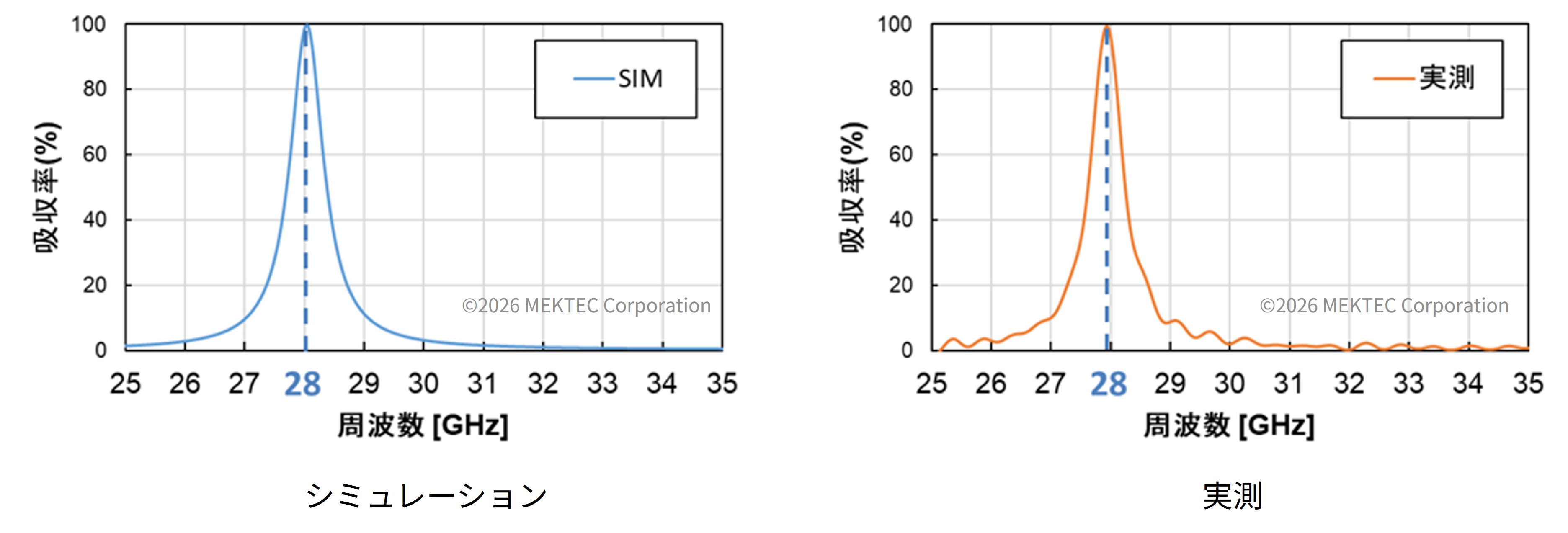

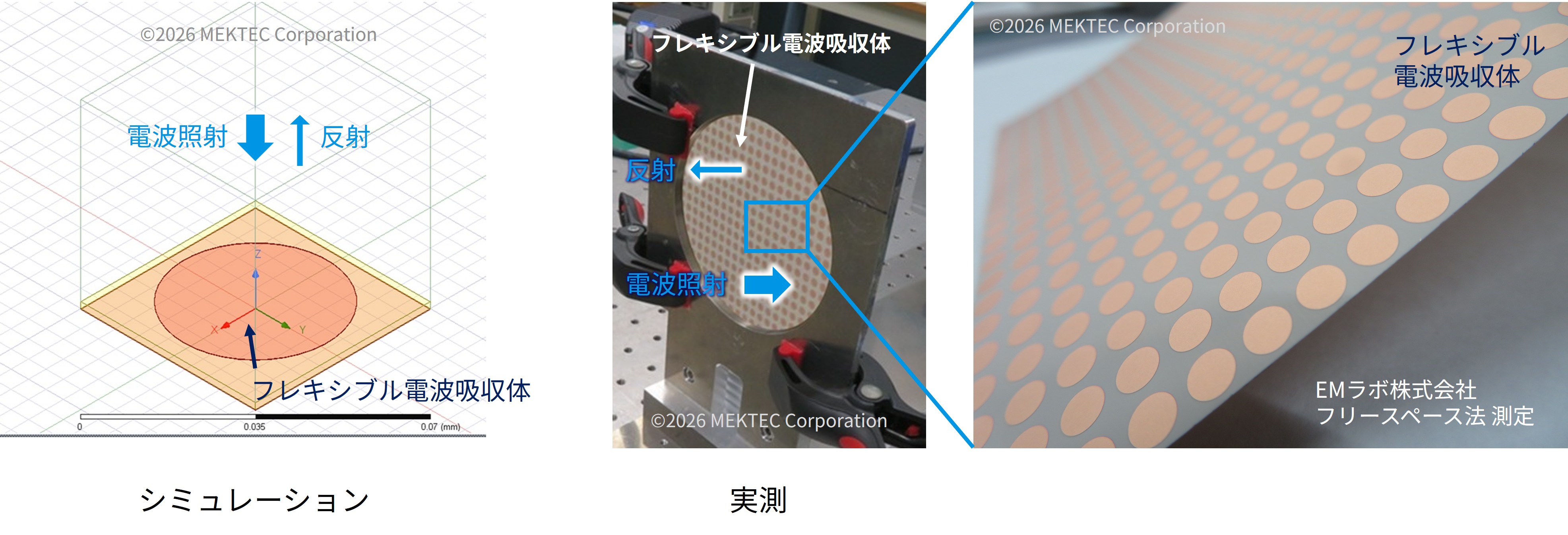

フレキシブル電波吸収体の吸収特性について、シミュレーションおよびフリースペース法（EMラボ株式会社様ご協力）による実測評価を行いました。フレキシブル電波吸収体に照射した電波の反射から吸収率を算出したところ、いずれの手法においても、5Gミリ波帯（28GHz）にて鋭い（大きな）吸収ピークを確認しました。シミュレーション通りの優れた電波吸収性能を実証しました。
