フレキシブルプリント基板（FPC）

薄く軽量で、柔軟性と耐久性を併せ持つ電子回路基板

FPC＝Flexible Printed Circuits

製品説明

情報機器に使用される柔軟性のある回路基板です。省スペースで配線でき、機器の小型化や軽量化を実現します。

特長

  1. 薄く柔軟性があるため、省スペースでの配線が可能です。
  2. 優れた柔軟性と屈曲性を持ち、立体的な配線や折りたたみ配線にも最適です。
  3. 高い耐熱性を備えており、高温環境下（最大150℃）でも安定して使用できます。
  4. 基板と配線の一体化により、部品点数の削減や組み立てコストの低減が実現できます。

特性

動きや形状に追従するFPC

FPCは柔軟性があるため、さまざまな動きに対応でき、硬質基板（リジッド基板）では実現できない用途や設計が可能です。

スイング
回転
伸縮
スライド

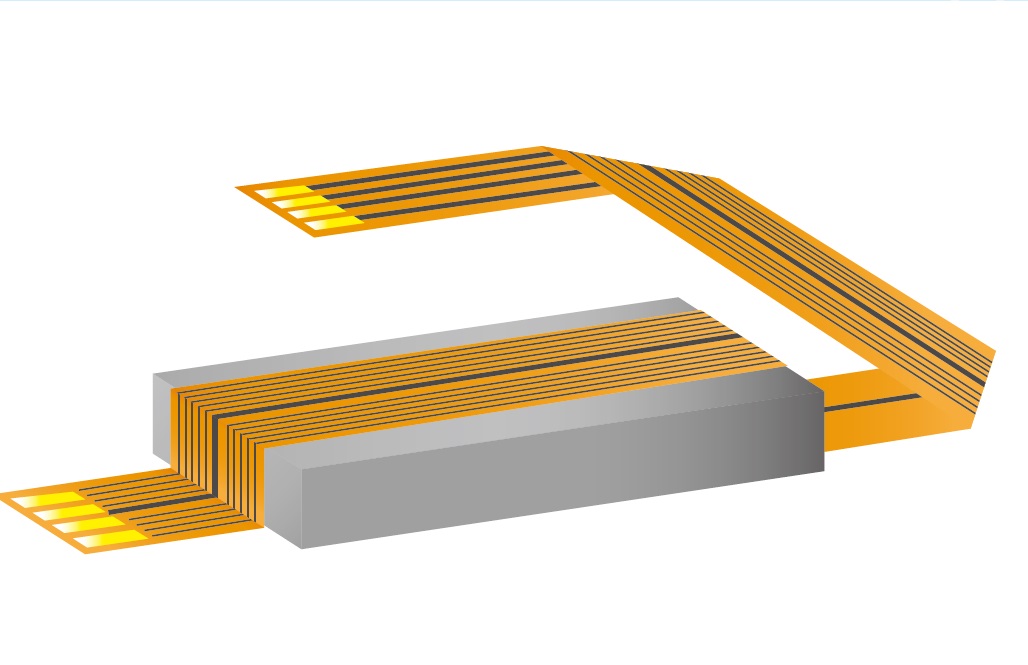

立体配線／折りたたみ配線
多層＋屈曲

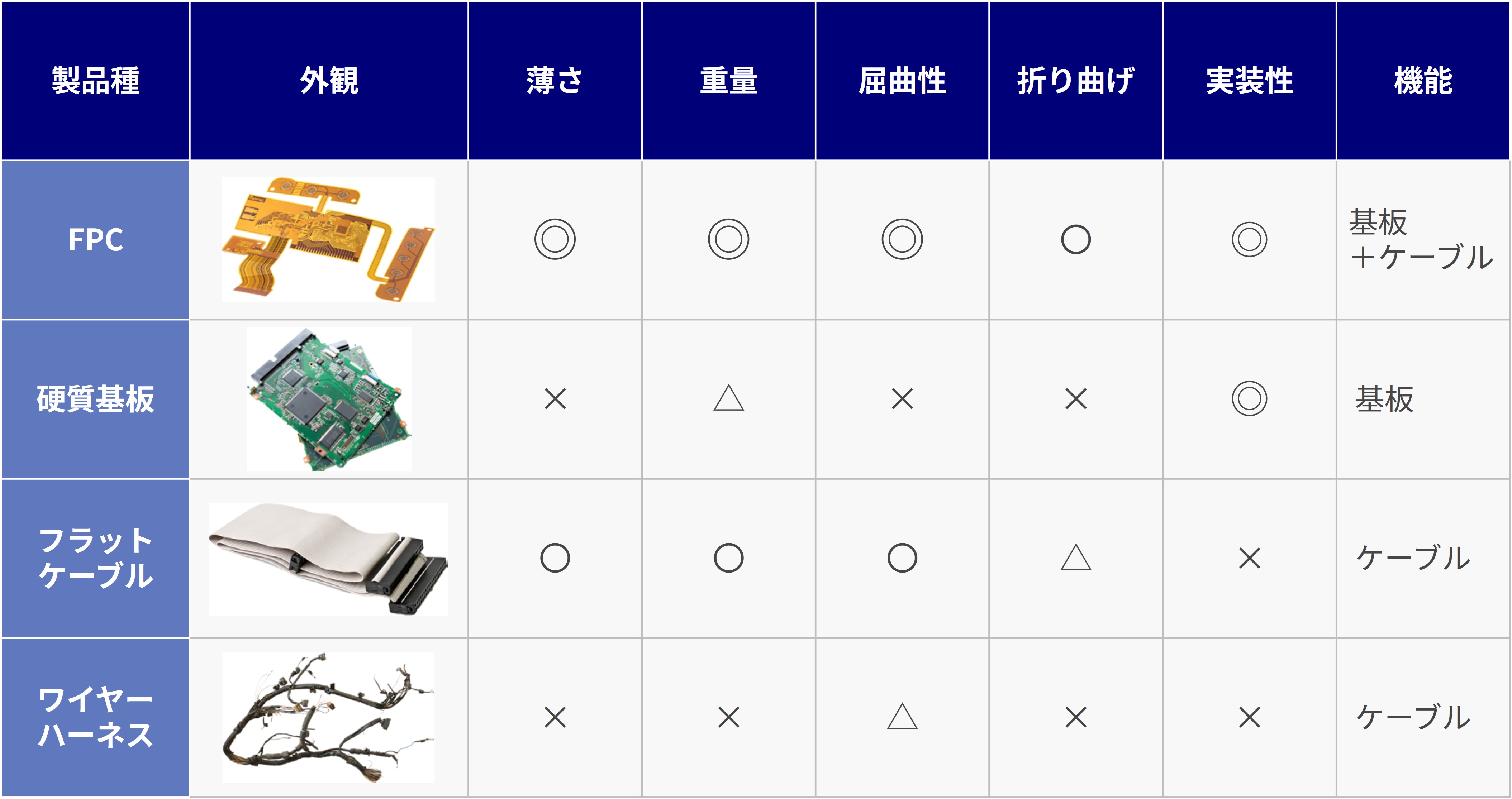

他配線との比較

FPCは、硬質基板やフラットケーブル、ワイヤーハーネスに比べて、薄くて軽く、柔軟に曲げることができるため、組み込みやすい配線です。高密度化にも対応でき、信頼性も高いため、機器の小型化や省スペース化に大きく貢献します。



多層化および部品実装に対応

ベースフィルムの片面に銅箔を貼った片面FPCの他、スルーホールをあけて両面にパターンを形成した両面FPC、基板とケーブルを一体化し、多層化により高密度実装を可能にした多層FPC「フレクスボード」※があります。また、半導体デバイスや微小チップ部品、コネクタなどの電子部品の実装にも対応しています。


※「フレクスボード」はメクテックの登録商標です。（商標登録第2722648号）

MEK_Component Mounting.jpg

採用イメージ

カメラ
携帯電話（スマートフォン）
HDD（ハードディスクドライブ）
電動車（バッテリー電圧監視用）

製品ラインアップ

FPCの特性を生かし、さらに機能性を付加したFPCを紹介します。

  • extra-long-fpc_grayback.jpg

    長尺FPC

    ワイヤーハーネス代替として、軽量・スリム化と容易な組付けが可能

  • Automotivefpc_Thumbnails.jpg

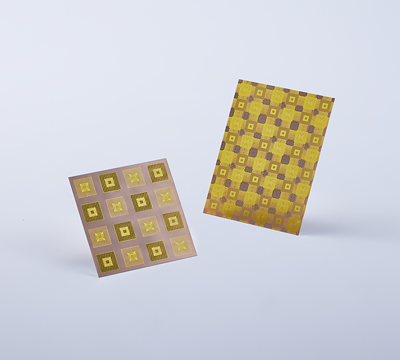

    超微細FPC

    最小配線ピッチ40 µmの高密度配線

  • Automotivefpc_Thumbnails.jpg

    自動車用FPC

    薄型で、デザイン性の向上と組み付け工数の削減を実現

  • Tranceparentfpc_Thumbnails.jpg

    透明FPC

    透明ポリイミドを使用し、高い透明性と実装性を両立

  • Highfrequencyfpc_Thumbnails.jpg

    高周波FPC

    高速伝送に特化し、5G・6Gに対応

  • heaterfpc_Thumbnails.jpg

    ヒーターFPC

    薄く、柔軟性のある発熱回路基板

  • Stretchablefpc_Thumbnails.jpg

    伸縮FPC

    人の身体の動きに追随し、ヘルスケア向けに

  • Heatresistentfpc_Thumbnails.jpg

    耐熱FPC

    独自の接着技術で、最高150℃の熱に耐える

  • Superthinfpc_Thumbnails.jpg

    極薄FPC

    従来の半分以下の薄さで、電子機器のさらなる薄型化を実現

  • Gasket_Integrated_FPC.jpg

    FPC一体ガスケット

    配線とシールを一体化し，防水と薄型・軽量化を両立

  • FPC(FlexiblePrintedCircuits)_tn.jpg

    フレキシブルプリント基板（FPC）

    薄く軽量で、柔軟性と耐久性を併せ持つ電子回路基板

お問い合わせ


製品の詳細はメクテック株式会社のWebサイトをご覧ください。
