ラバーコートメタルガスケット

ソフトメタル※

ゴムと金属の特徴を生かし、シール性アップ

※「ソフトメタル」はNOKの登録商標です。（商標登録5364601、5364602号）

特長

    1. 固定シール用ガスケットで、高温環境下、高圧力環境下でも使用できます。
    2. NOK独自の材料ラインナップを有しているため、あらゆる使用環境に適した素材の選定が可能です。
    3. 他のガスケットと比較して、形状変形が少なく、自動組付に最適なため、生産工程のトータルコストダウンに貢献します。
    4. ハウジングへの溝加工が不要なため、加工工数の削減に貢献します。

特性

製品構造

「ソフトメタル」ガスケットは下地処理を施した鋼板の両面に接着層を介し合成ゴムをコーティングし、ゴム層を形成します。その後、主に粘着防止のため、ゴム層表面には表面コート層をコーティングしています。

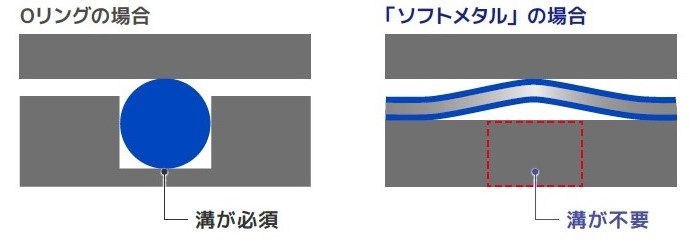

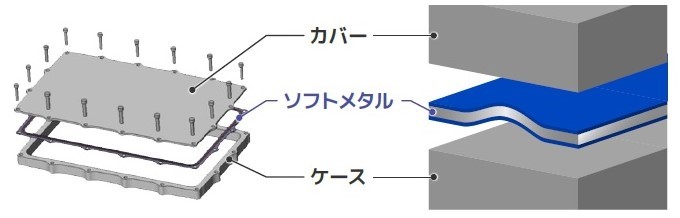

「ソフトメタル」ガスケットは、従来のラバーガスケット（Oリングなど）とは異なり、溝加工が不要です。カバーとケースの間に「ソフトメタル」ガスケットを挟み、ねじで締め付けるだけで、簡単に設置できます。






製品種類

「ソフトメタル」ガスケットのゴム層はFKM（ふっ素ゴム）とNBR（ニトリルゴム）の２つの材質があり、FKMはソリッドタイプ、NBRにはソリッドタイプと発泡タイプがあります。また、耐LLC性、耐油性、耐水性、耐熱性、耐冷凍機油性等、さまざまなニーズにお応えできる材料も保有しています。

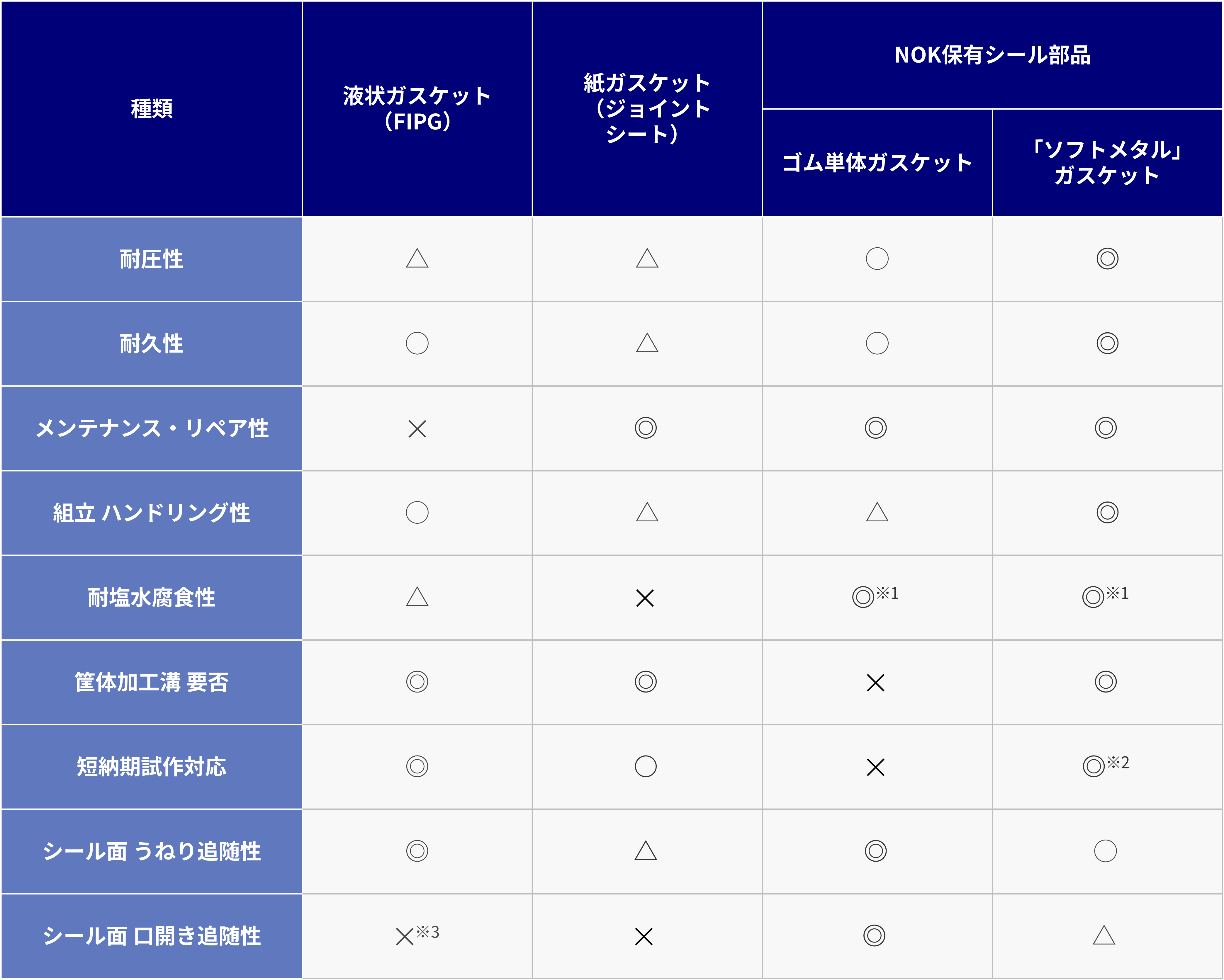

製品比較

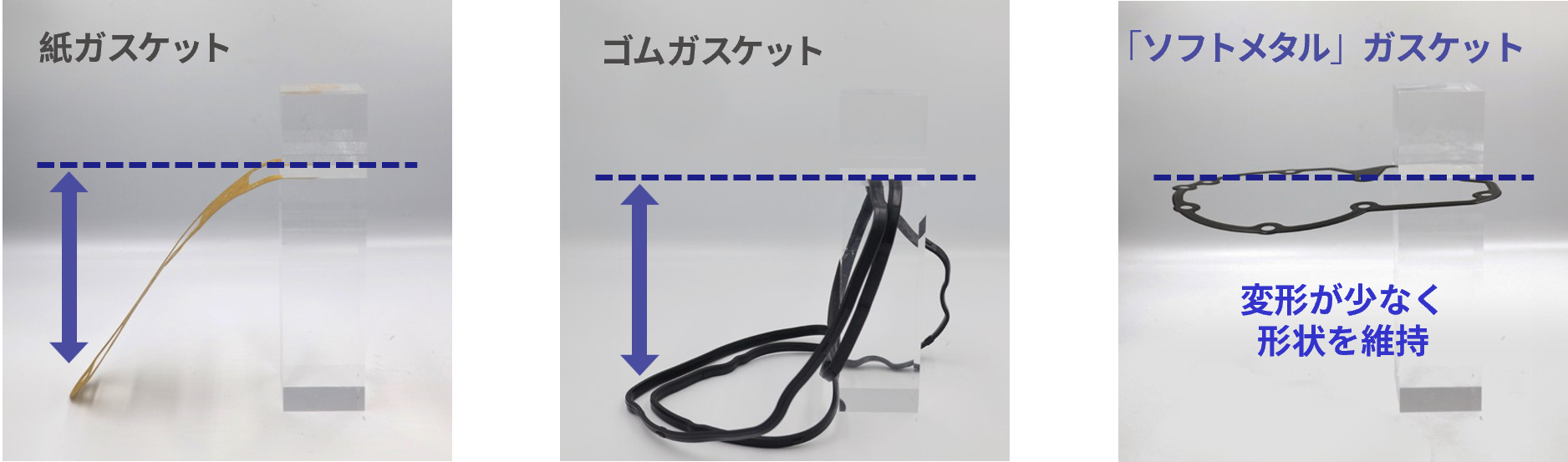

液状ガスケットは、塗布面の脱脂や乾燥時間が必要なため、口開きへの追随性が低下します。紙ガスケットは、液体が浸透しやすく、耐塩水腐食性に劣るうえ、口開きへの追随性も低下します。ゴム単体ガスケットは、相手側に溝加工を施す必要があります。一方、「ソフトメタル」ガスケットは、塗布面の脱脂や乾燥時間、溝加工も不要で、耐塩水腐食性にも優れています。また、他のガスケットと比べて形状の変形が少ないため、自動組み付けにも最適です。



※1：「RUSTECTOR」※シリーズ使用時に耐塩水腐食性が向上します。
※2：ビードを付与する場合はビード型が必要になります。
※3：接着剥がれ時にはシール性（口開き追随性）が損なわれます。
※「RUSTECTOR」、「ラステクター」はNOKの登録商標です。（商標登録5977257、5977258号）



試作工期

レーザーカット技術により、製品成型に金型を必要としません。そのため、ビードを必要としない試作は短納期で対応可能です。
※ビードの有無、形状、大きさなどの条件により試作工期は異なりますので、詳しくはお問い合わせください。
※必要に応じて特急試作にも対応いたしますので、ご相談ください。

密封理論

NOKの「ソフトメタル」ガスケットの密封原理は、基材（鋼板）の反力によって面圧を発生させシールし、
表面の合成ゴム層が相手面の粗さに追従することで漏れを防ぎます。また、NOK独自のビード設計技術と
「ソフトメタル」材料技術により、高いシール性を発揮します。




「RUSTECTOR」「ソフトメタル」ガスケット

腐食延命効果を有する特殊耐腐食ビードを開発し、ユニットの長寿命化を実現します。


  • アルミ筐体への溝加工は不要です。
  • 自動組付けラインに最適です。
  • 国際規格IP69K（防塵・防水規格）にも対応可能です。
  • 片面板金等の低剛性筐体にも対応できます。

  • B11 SMG-RR【RUSTECTOR】 1.jpg
  • B12 SMG-RR カット【RUSTECTOR】 1.jpg

RUSTECTOR ソフトメタル 図.png

販売形態

型抜きタイプ

希望の形状に成型して納品します。


  • qlease_CL44-50g.jpg


ロールタイプ

ロール状で納品し、お客様にて希望の形状に加工いただけます。


活用例

自動車は全ての日系自動車メーカー様に量産実績があり、モーター、バッテリー、ブレーキシムなどさまざまな用途で採用いただいています。その他、建設用・農業用・産業用機械を始めロボット用途などでも量産製品を納入中です。

製品ラインアップ

ガスケットシリーズ

ガスケットは、蓋と本体などの接合面に液体や気体を密封するために用いられる平面固定用のシールです。自動車や電動車向けの各種オイル、クーラントなどのフルード用のほか、建機や一般産業機械、食品用機械、電子機器など、さまざまな用途のシールとしてご採用いただいております。
