燃料電池用シール


セルシール

セパレーターとガスケットを一体化し、安定したシール性で発電効率を向上

特長

  1. ガスケットを一体化させることで、部品点数および組み付け工数の削減、さらに積層シール性の安定性を向上させます。
  2. 小断面シールの省スペース化により、発電面積が向上します。
  3. 耐熱性、耐寒性、耐水性、低溶出性、低ガス透過性を備えたシール材により、運転域を拡大させます。



「セルシール」は、NOKの登録商標です。（商標登録4940927号）

特性

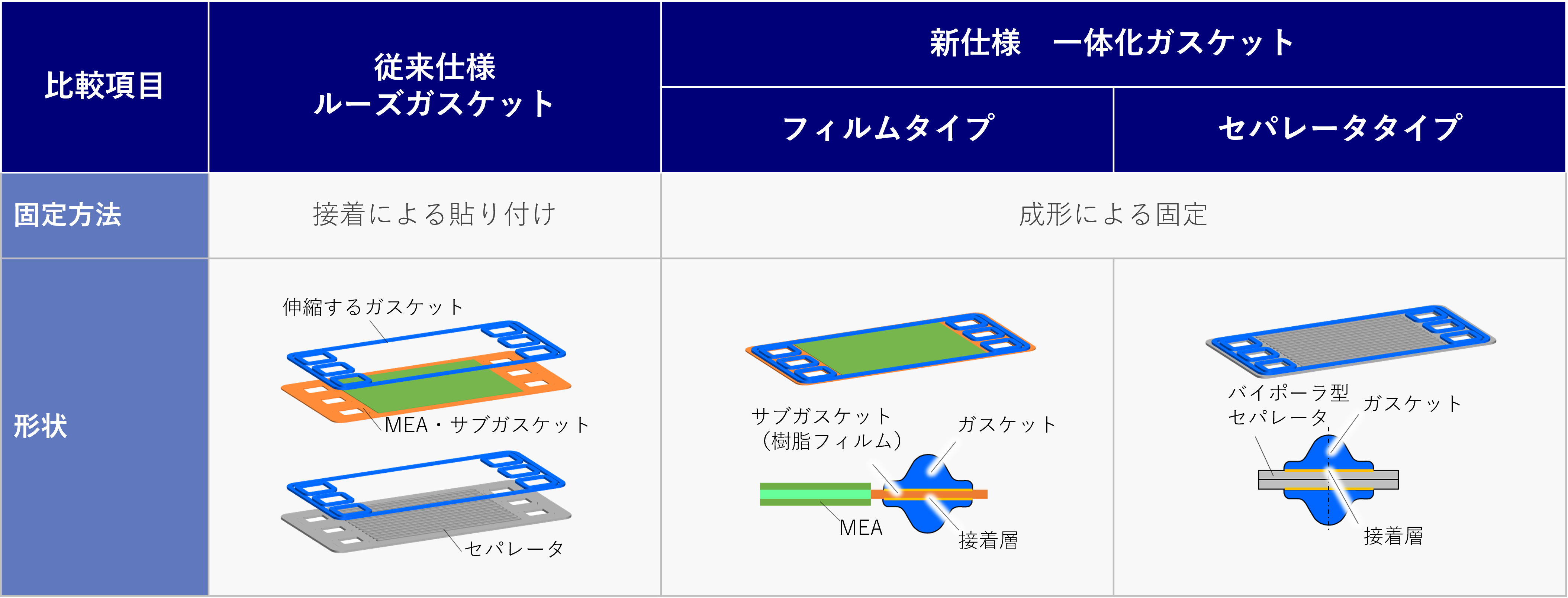

「セルシール」は、燃料電池セル内を流れる水素、空気、冷却水をシールするガスケットです。従来のルーズガスケットと比べて、部品点数や組み付け工数が削減され、成形による固定が可能となり、シールの安定性向上に貢献します。なお、燃料電池の原理は、水素と酸素の化学反応により発電します（これは水の電気分解の逆反応です）。

2H₂ ＋ O₂ → 2H₂O ＋ 電気 ＋ 熱





燃料電池のセルは、MEA（Membrane Electrode Assembly：膜電極接合体）、GDL（Gas Diffusion Layers：ガス拡散層）、セパレータ、シール部材で構成されています。NOKの「セルシール」は、水素、酸素、冷却水の外部への漏れを防止し、内部では各流体が混合しないよう漏れを防止しており、燃料電池の発電機能に関わる重要な部品です。




「セルシール」では、凹凸のある断面を採用することで、圧縮状態でも均一に圧力がかかる構成となっています。




採用イメージ

  • 燃料電池

  • cellseal_fig1.jpg

    金属セパレータ一体シール

  • cellseal_fig2.jpg

    カーボンセパレータ一体シール

    • cellseal_fig3.jpg

      GDL一体シール

    • cellseal_fig4.jpg

      フィルム一体シール
