オイルシール

機械の回転軸などの運動面で、密封と潤滑を両立

製品説明

オイルシールは、オイル（油）をシール（封じる）する機能部品です。主に機械の回転軸部に使用され、油漏れや、外部からのほこりの侵入を防ぎます。

特長

最適化されたリップ設計により、オイル漏れを防ぎながら低摩擦を実現します。
高温・高圧・高速回転などの過酷な環境下でも安定した性能を長期間維持します。
用途に応じて耐熱性・耐薬品性・耐摩耗性に優れた最適な材料を選択可能です。
標準品から特殊仕様まで多様なサイズ・形状を取り揃え幅広いニーズに対応します。

基本構造

一般的なオイルシールは、合成ゴム、金属環、ばねで構成されています。回転軸と接触・しゅう動するリップには、シールリップ部とダストリップがあり、リップ先端部を軸表面に押し当てることによって、リップ先端部で潤滑剤を密封し、ダストリップで外部からの異物の侵入を防いでいます。ばねは、リップ先端部が軸に押し付けられる力（緊迫力）を高め、維持する役割を果たしています。

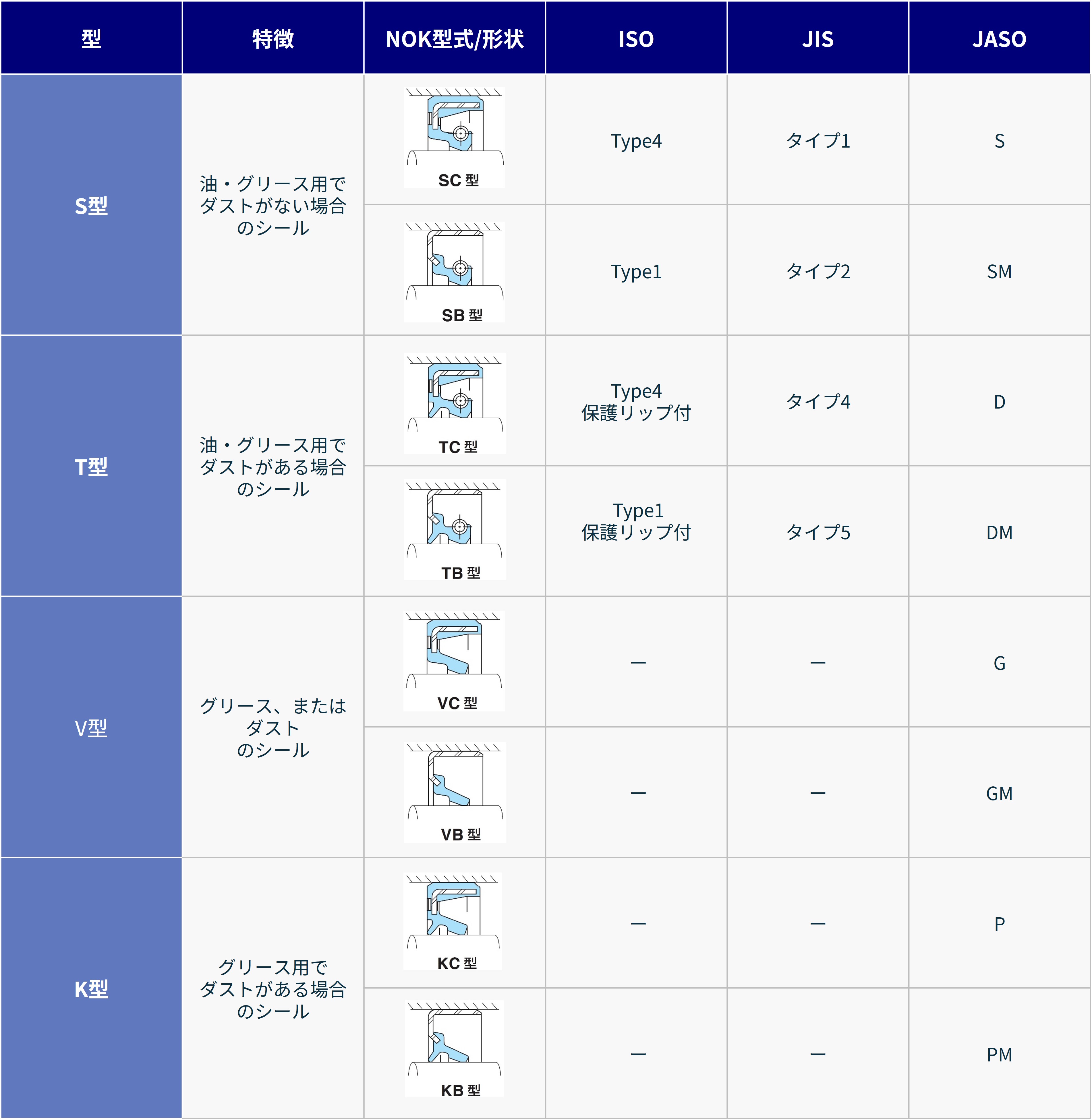

NOK型式とISO、JIS、JASO型式の比較表

オイルシールにはさまざまな型式や寸法､材料があり、外部ダストの有無やシール対象物の種類によって形状（型式）は異なります。NOKではSC型、SB型、TC型、TB型などのISO/JIS/JASO規格に対応する型式を用意しています。

標準オイルシールの種類はこちら

（注）ISO：国際規格、JIS：日本工業規格、JASO：日本自動車工業規格

密封理論

オイルシールのリップ部と軸の隙間には、軸が回転する際にごく薄い油膜が形成されます。これを「流体潤滑状態」と呼び、油膜はリップ部の摩耗を抑制する役割を果たしています。さらに、リップ部は油が外部に漏れ出さないように、大気側から油側へ吸い込む「ポンプ作用」を持っています。これらの作用により、オイルシールは密封と潤滑の絶妙なバランスを維持しています。
