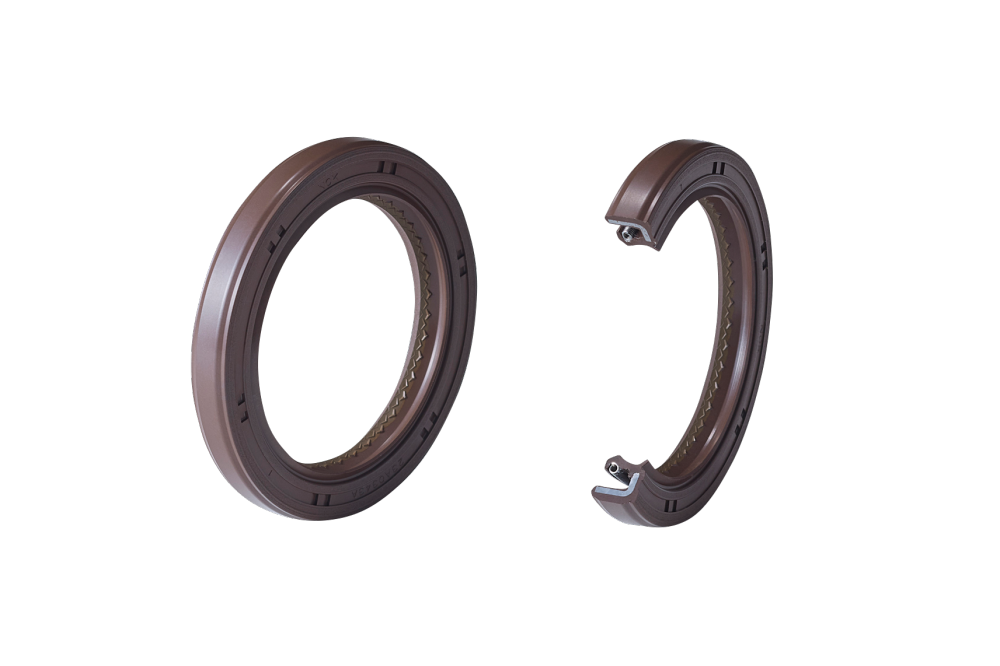

高速両回転用オイルシール

正・逆両方向の回転で、対応周速が従来仕様の2.5倍

製品説明

モーターなどの高速両回転で使用可能なオイルシールです。ネジの形状を最適化することで、高周速時の飛沫漏れを抑制し、摩耗後も良好なシール性を有します。低緊迫力リップや「TFコート」との併用も可能で、低フリクション化にも貢献します。

「TFコート」はNOKの登録商標です。（商標登録5982997号）

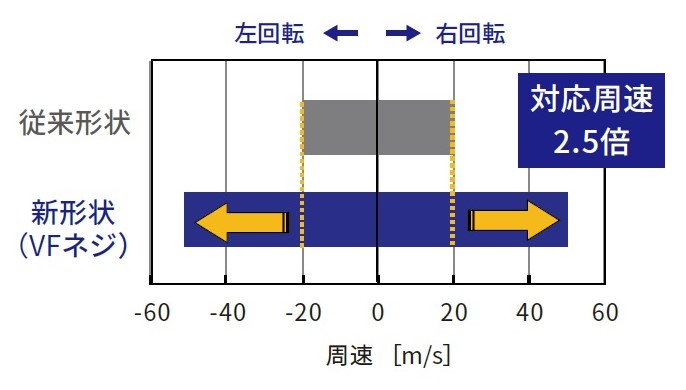

高速での正/逆両回転に応じたV型のネジ形状（VFネジ）を最適化することにより、正・逆両方向に対して50 m/sの高周速に向上させることができます。

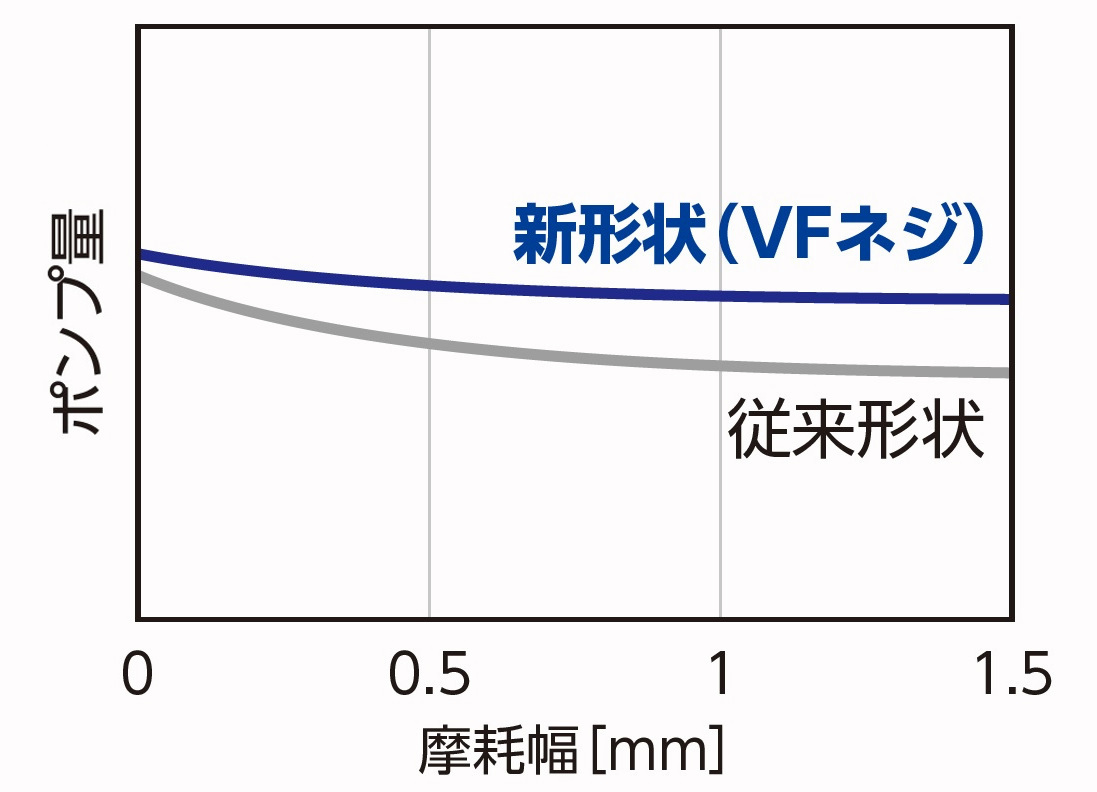

従来形状と比較して、新形状のVFネジは摩耗が進行してもポンプ量低下を抑制します。

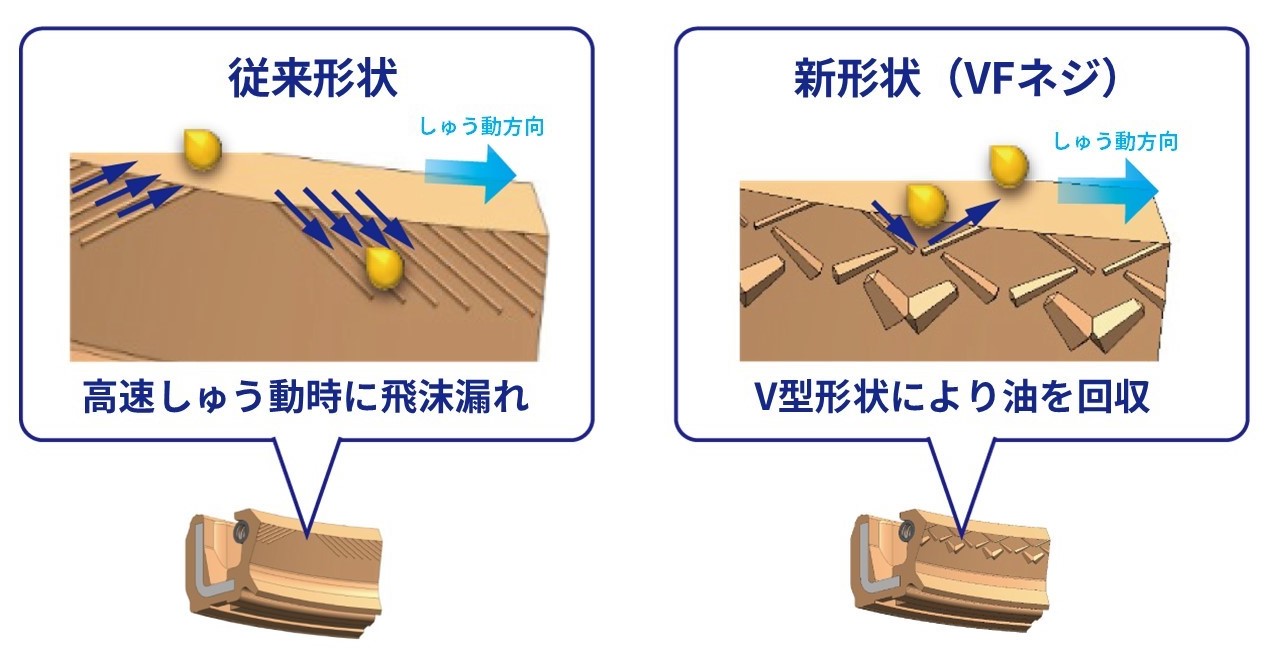

ネジの形状をV型に最適化することで、高速回転時の飛沫漏れを抑制し、主回転方向を持たないモーター作動や片方向ネジでは対応できない高速逆回転作動にも適用が可能です。

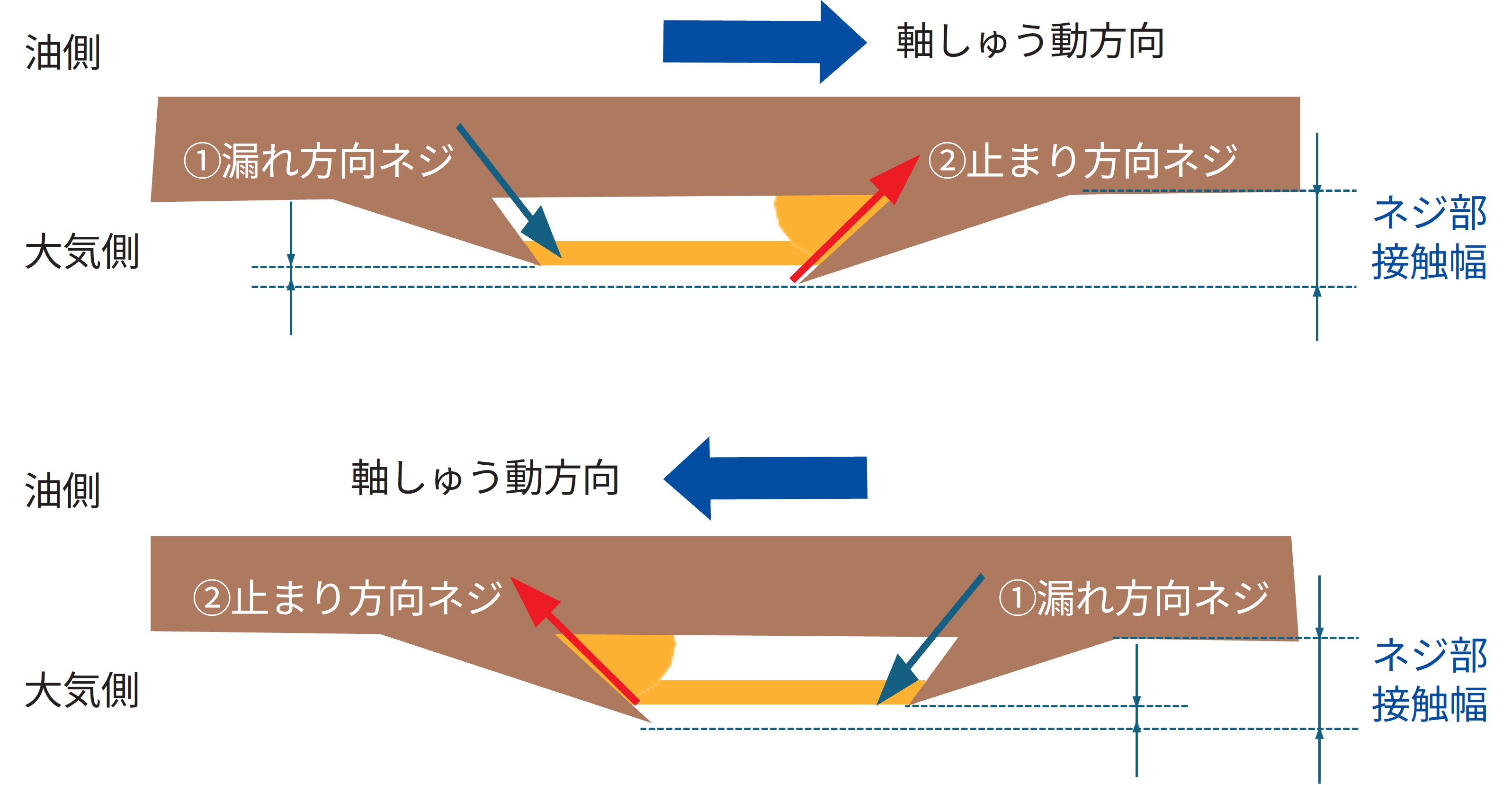

回転方向に合わせ、止まり方向ネジの接触幅が拡大します。そして、止まり方向ネジにより、大気側から油側へのポンプ作用が働き油を回収します。
