圧力開放弁　大流量タイプ

バネの力で省スペースかつ12,000L/minの大流量を実現


特長

  1. 傘状の蓋径とバネの反発力をコントロールすることで、狙いの開弁圧に応じた仕様提案が可能です。
  2. 内圧開放後、バネ力により閉弁することで酸素の流入を抑制し、延焼防止が可能です。
  3. 金属または樹脂製の傘状の蓋をバネで保持する構造により、高圧洗浄が可能です。（防水防塵規格IP67とIPX9K対応）
  4. 難燃規格UL94 V-0相当であるため、熱暴走時の性能を確保できます。
  5. 機構の選択により、ワンタッチで簡単に装着可能です。

ボルト締結仕様

特性

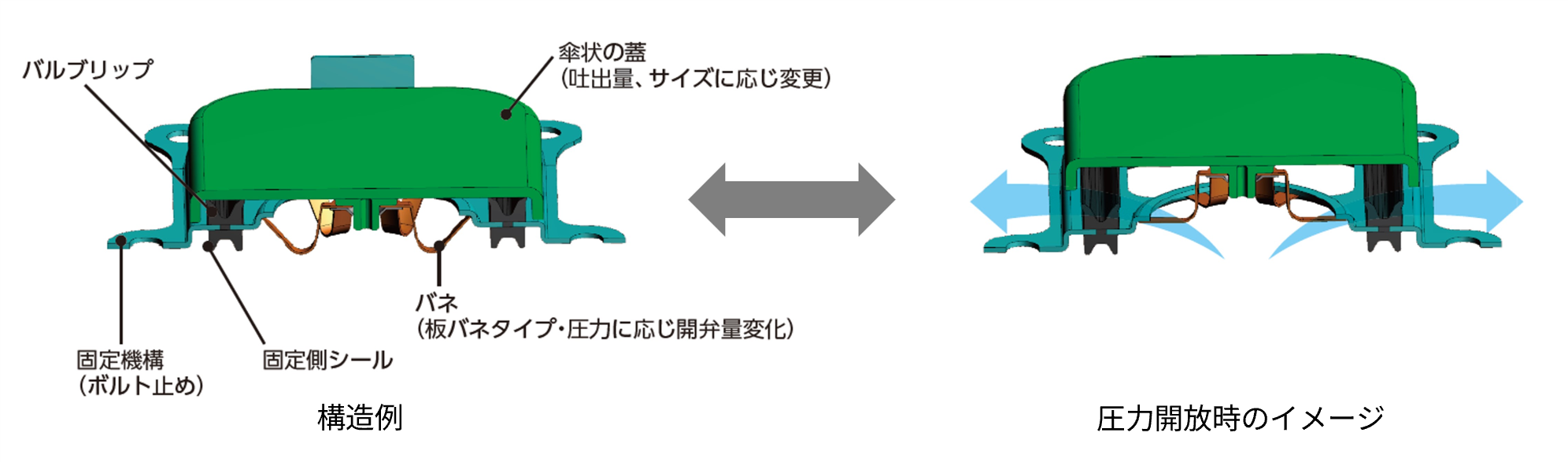

圧力開放弁 大流量タイプ ボルト締結仕様は、内部にプレート一体バルブを採用し、部品点数を最小化しています。また、スプリングに板バネを採用することでバラツキの影響を抑制し、高い開弁精度と大流量を実現しました。さらに、内圧開放後はバネ力により閉弁し、酸素の流入を遮断します。





評価試験

ボルト締結仕様は、差圧30kPaにおいて12,000L/minの大流量を実現しました。


開放弁流量試験（ボルト締結仕様）

嵌合仕様

特性

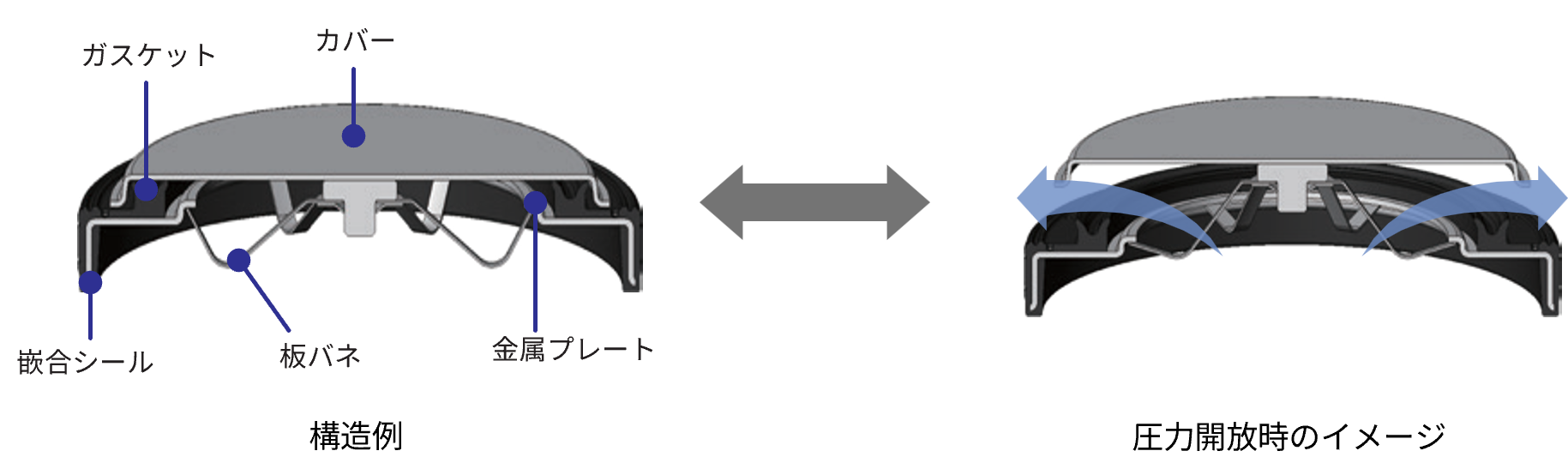

圧力開放弁 大流量タイプ 嵌合仕様は、ボルト締結仕様の構造を踏襲し、部品点数の最小化、高い開弁精度と大流量を実現し、圧力開放後の酸素流入を遮断します。さらに、ゴム嵌合部はオイルシールと同様に固定とシールを兼ね、部品（ボルト）点数の削減にも貢献します。

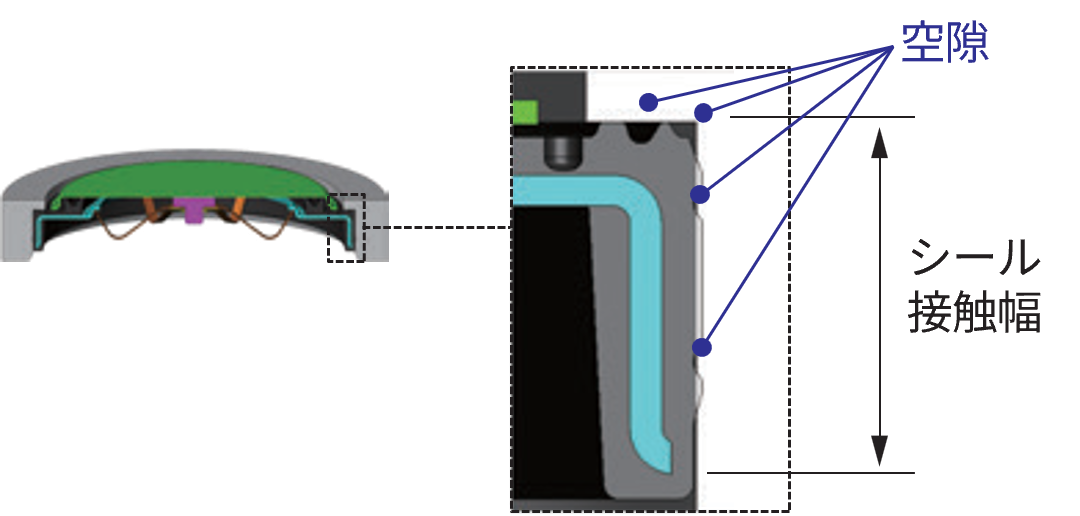

耐塩水腐食性能

シール接触幅を確保し、空隙を複数個設けることで耐塩水腐食性を向上しました。




評価試験

嵌合仕様は、差圧30kPaにおいて9,000L/minの大流量を実現しました。

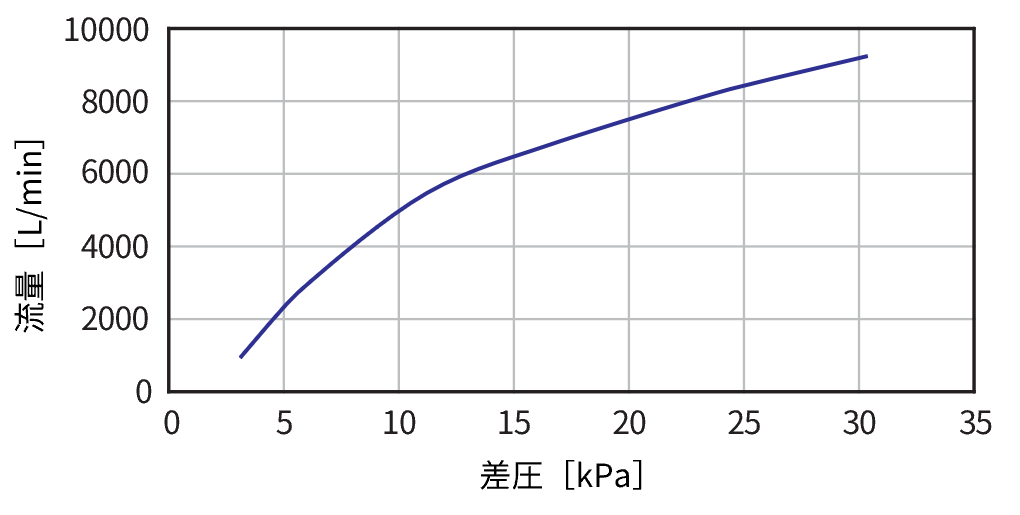

開放弁流量試験（嵌合仕様）

活用例

  • バッテリーのモジュール／パック（電動車、建機機械、農機機械、定置）

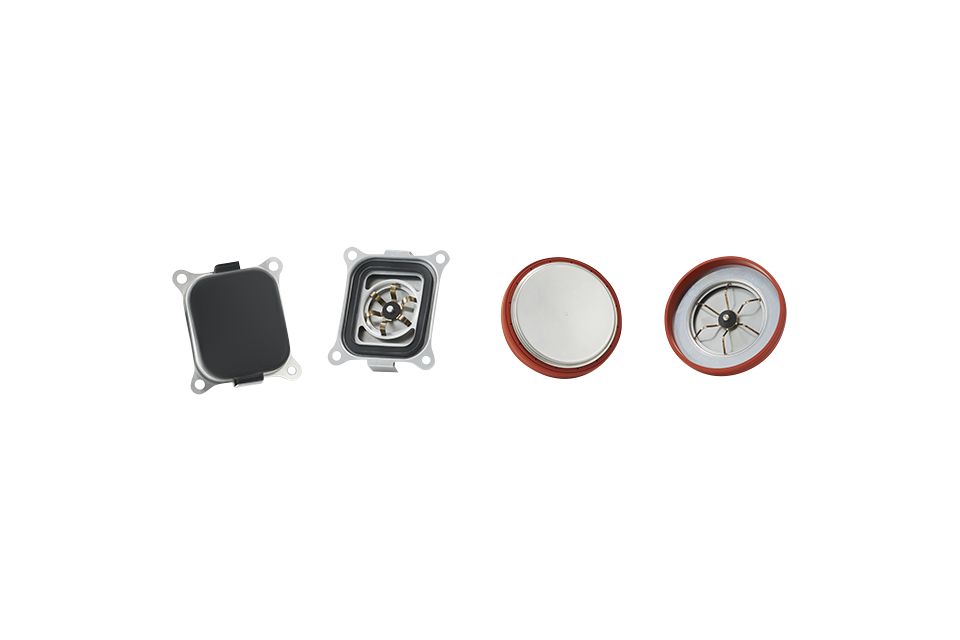

製品ラインアップ

流量や圧力の違いで選択可能

豊富なラインアップで安全に貢献する圧力開放弁をご紹介します。


※「Diavent」は、Carl Freudenberg KGの登録商標です。（国際登録1412757号）
