歯面低μ布張りベルト
「アイアンラバー」ベルト
独自開発の布素材で、低摩擦を実現
特長
- 従来品を超える低摩擦ベルトにより消費電力を削減し、カーボンニュートラルに貢献します。
- 高負荷対応によりさらなる速度、トルクアップで生産性向上に寄与します。
- 歯部の摩擦低減により耐久性が向上します。
- 低騒音化、低振動化により工場内の作業環境向上に寄与します。
「アイアンラバー」、「FSブルー」はNOKの登録商標です。
（商標登録第2178634、6373005号）
特性
機械的強度、耐摩耗性、耐油性、耐候性などに優れた「アイアンラバー」を使用し、次世代の動力伝達用ベルト、搬送ベルトとして、さまざまな産業分野で活躍しています。
「アイアンラバー」ベルトは、個々のゴム型を必要とせずに任意の長さの歯付ベルトが製作でき、 多機能ベルトのパイオニアとして、これまでに考えられなかった用途を拓きました。
ベルトにプロフィル（アタッチメント）を融着で取り付けることも可能で、さまざまな搬送用途に応用できます。 駆動ベルトや搬送ベルトとして省資源、搬送機構の簡素化、精度向上、生産性向上、 作業環境の改善に抜群の機能を発揮しています。
製品構造
歯面低μ布張りベルトは、ベルト歯面の布素材に大手繊維メーカーと共同開発した特殊低摩擦布を使用しています。心線には、スチール、ステンレス、アラミド繊維他、用途に合わせて選択が可能です。
使用範囲
駆動軸トルクが高く、速度が速い用途には、歯面低μ布張りベルトをお勧めします。
※当社試験による実測値で、保証値ではありません。

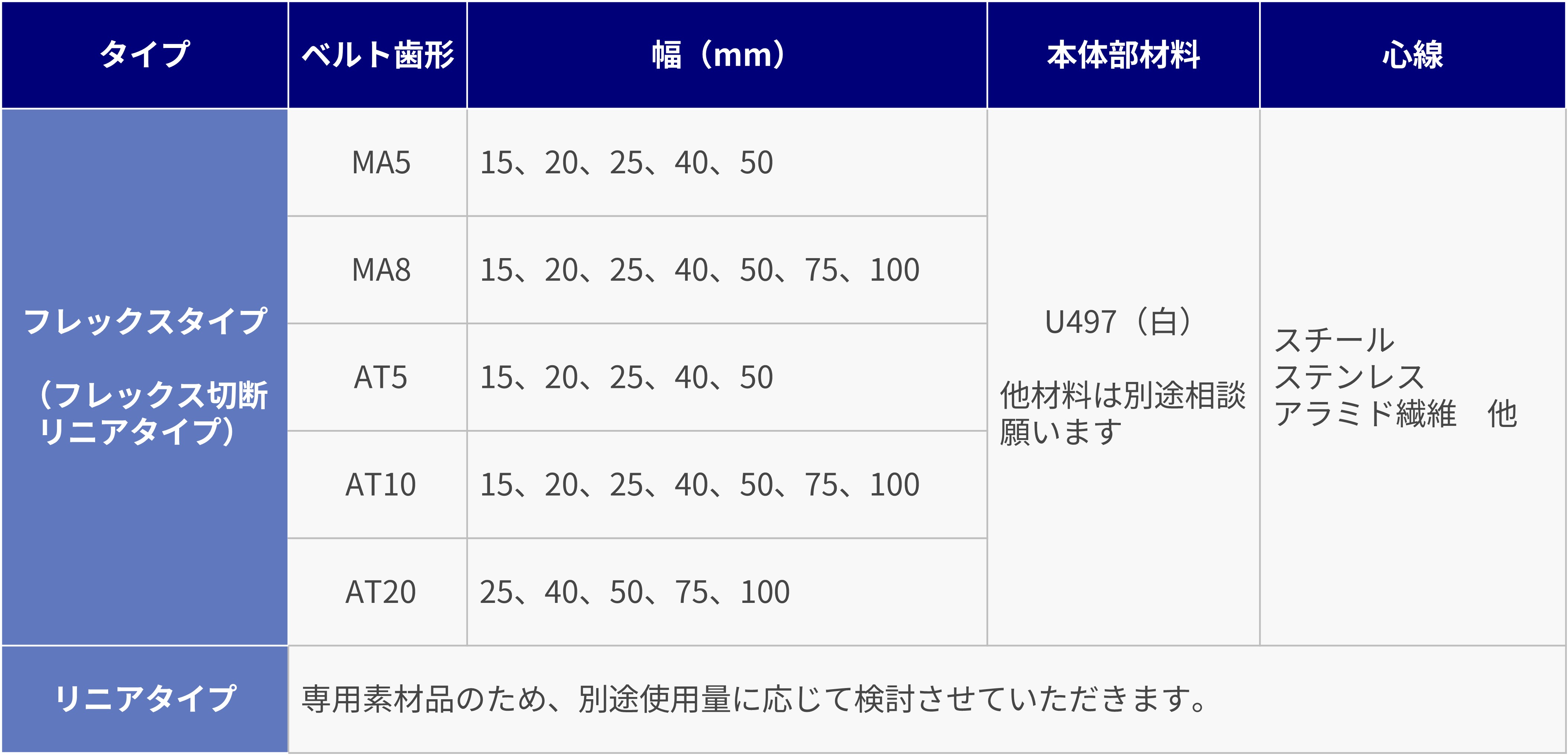

製品タイプ
いずれの仕様とも試作からの検討となります。
※フレックスタイプにおいては、周長 1350mm 以上 からの対応となります。
-
フレックスタイプ
エンドレスベルト
【高負荷駆動用】 -
リニアタイプ
オープンエンド
【往復動用】
評価試験
摩擦係数評価
引張試験機を使用し、ベルト歯面と相手側側面間の摩擦力を測定しました。試験結果より、既存歯面布張り仕様対比44％、低摩擦材仕様対比70％の摩擦係数低減を実現しました。歯面低μ布張りベルトは市場ニーズである回転速度・荷重アップに応えます。
歯部耐摩耗性評価
輪郭形成測定機を使用し、試験前の歯面と、試験後の歯面の輪郭を重ね合わせ、摩耗量を確認しました。試験結果より、既存歯面布張り仕様対比で10倍以上の耐久性を実現しました。
※当社試験による実験値です。保証値ではありません。
採用イメージ
さまざまな業界や機器において、駆動用途、搬送用途で採用されています。
製品ラインアップ
あらゆる要望にお応えする「アイアンラバー」ベルト
「アイアンラバー」の特性を活かし、さらに機能性を付加した「アイアンラバー」ベルトを紹介します。
-
歯面低μ布張りベルト
独自開発の布素材で、低摩擦を実現
-
グラスファイバー心線ベルト
独自材料と高強度グラスファイバー心線の組み合わせで伸びにくい
-
食品機械用「FSブルー」
改正食品衛生法に適合した材料を使用し、食品との識別も容易な青色を採用
-
帯電防止ベルト
帯電防止材料で、塵・埃の付着や絶縁破壊を防ぐ
-
長尺フレックスベルト
つなぎ目なく最大周長30mまで対応可能
-
「アイアンラバー」ベルト
機械的強度や耐摩耗性に優れた独自の材料で、さまざまな搬送用途に
