駆動・搬送ベルト

「アイアンラバー」ベルト

機械的強度や耐摩耗性に優れた独自の材料で、さまざまな搬送用途に


特長

  1. ベルト本体には耐摩耗性、機械的強度、耐オゾン性に優れる「アイアンラバー」を使用しています。
  2. クリーンルームでの実績が豊富で、ジョイント融着やプロフィル融着も可能です。
  3. 自由な長さ製作、各種プロフィル融着、切削加工などカスタマイズに対応(精密押出し製法)可能です。
  4. 改正食品衛生法に適合した材料もラインナップしています。

※ただし、製品を食品用機械・器具に使用する場合は、必ずご相談ください。




「アイアンラバー」、「FSブルー」はNOKの登録商標です。(商標登録第2178634、6373005号)

特性

機械的強度、耐摩耗性、耐油性、耐候性などに優れた「アイアンラバー」を使用し、次世代の動力伝達用ベルト、搬送ベルトとして、さまざまな産業分野で活躍しています。

「アイアンラバー」ベルトは、個々のゴム型を必要とせずに任意の長さの歯付ベルトが製作でき、 多機能ベルトのパイオニアとして、これまでに考えられなかった用途を拓きました。
ベルトにプロフィル(アタッチメント)を融着で取り付けることも可能で、さまざまな搬送用途に応用できます。 駆動ベルトや搬送ベルトとして省資源、搬送機構の簡素化、精度向上、生産性向上、 作業環境の改善に抜群の機能を発揮しています。

製品構造

「アイアンラバー」ベルトは、歯ゴムおよび本体に「アイアンラバー」(ポリウレタンエラストマー)を用い、心線を一体成形した構造です。この製法により、幅広い長さ範囲に適応した歯付きベルトの形成が可能です。心線には、スチール、ステンレス、アラミド繊維他、用途に合わせて選択が可能です。



製品タイプ

各用途に応じてベルトタイプが選択できます。また、多数の歯形、心線、付加仕様でオーダーメイドで制作が可能です。


  • ironrubberbelt_06.jpg

    フレックスタイプ

    エンドレスベルト
    【高負荷駆動用】

  • ironrubberbelt_07.jpg

    ジョイントタイプ

    エンドレスベルト(つなぎ目有り)
    【低負荷搬送用】

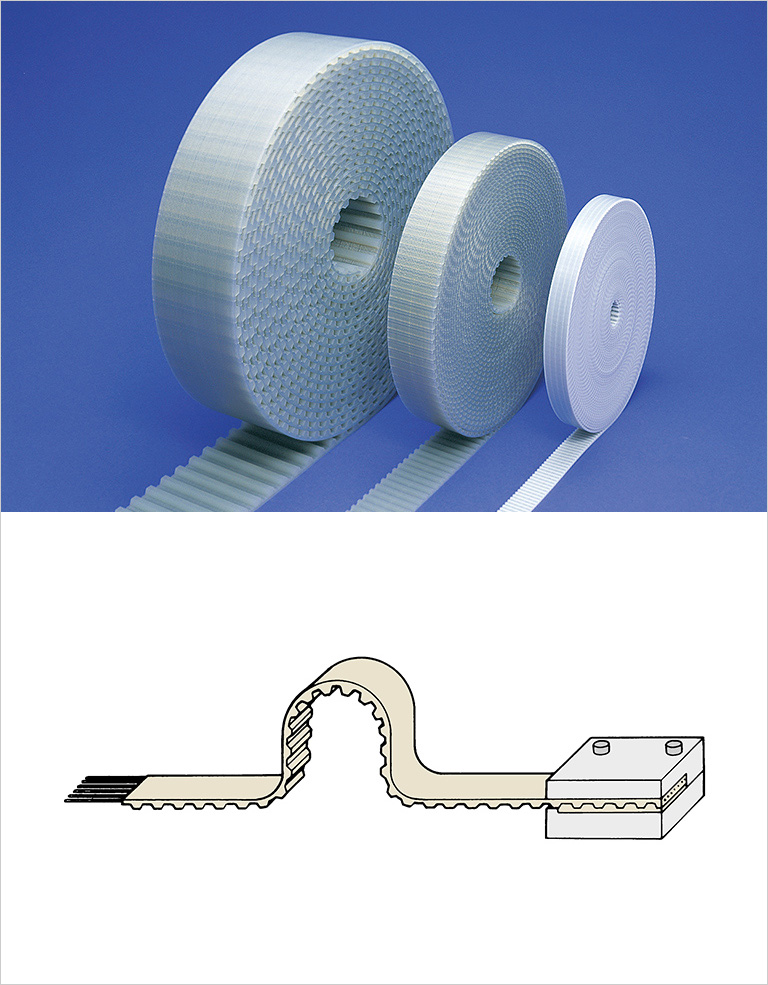

  • ironrubberbelt_08.jpg

    リニアタイプ

    オープンエンド
    【往復動用】

採用イメージ

さまざまな業界や機器において、駆動用途、搬送用途で採用されています。

半導体製造装置時の移動
多軸ロボットのアーム部
駅ホーム柵(ドア)駆動用
ガラス搬送装置
電子部品・電子基板搬送装置
食品機械(製品を食品用機械・器具に使用する際は、必ずご相談ください)

製品ラインアップ

あらゆる要望にお応えする「アイアンラバー」ベルト

「アイアンラバー」の特性を活かし、さらに機能性を付加した「アイアンラバー」ベルトを紹介します。
