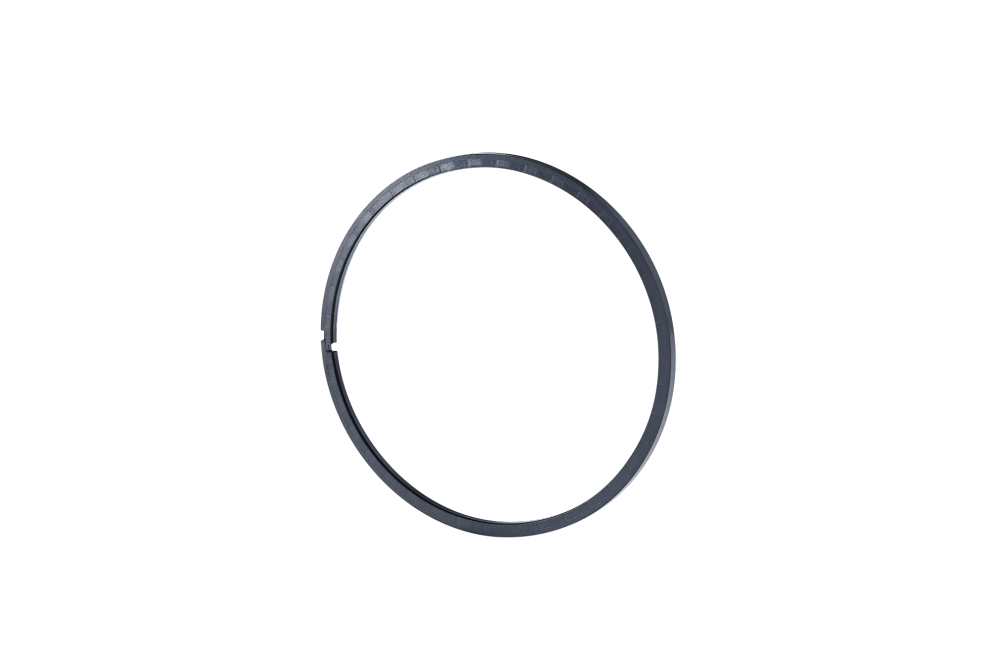

回転用低トルク低リークシールリング

独自の形状設計により、トルクは7割、リーク量は5割低減

製品説明

非対称形状（三日月形状）により、リーク量を低減する回転用低リークシールリング。しゅう動面にテクスチャを付与することで低トルクを実現する回転用低トルクシールリング「TS-Ring」。三日月形状にテクスチャを付与することで、この二つの特性を同時に実現するのが、回転用低トルク低リークシールリングです。

特許取得済み
「TS-Ring」はNOKの登録商標です。（商標登録6232233号）

回転用低トルクシールリング「TS-Ring」と回転用低リークシールリングを組合わせることにより、テクスチャの動圧作用による低トルクと非対称形状（三日月形状）による低リークを両立させています。

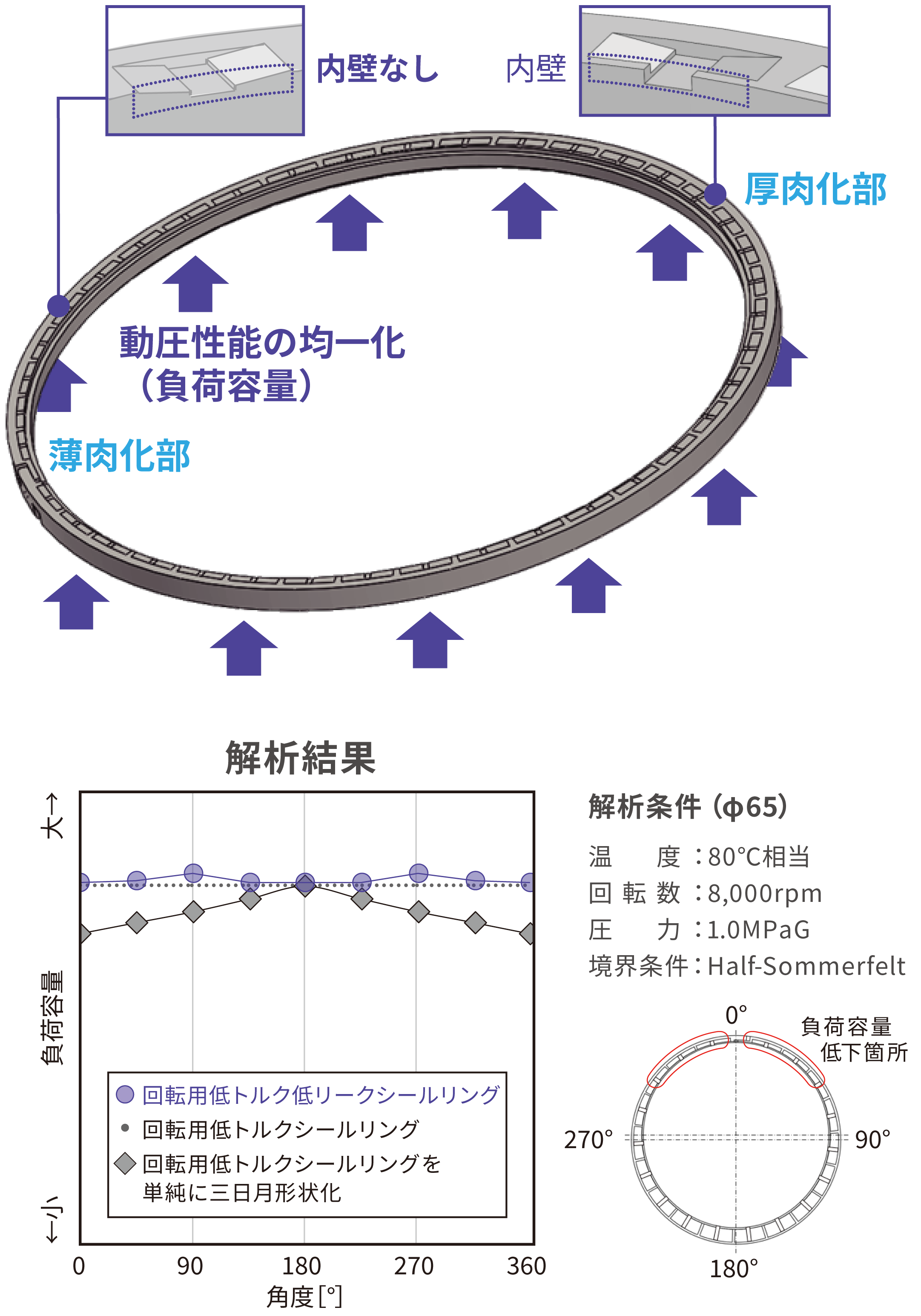

薄肉化部分のテクスチャ内壁をなくし、必要な動圧溝巾を確保することにより、動圧性能（負荷容量）を保持しています。
解析結果より、回転用低トルク低リークシールリングは、回転用低トルクシールリング対比同等の動圧性能が得られることを確認できます。

回転用低トルク低リークシールリングは、従来T字対比、トルクを約70%低減、リークを約50%低減します。

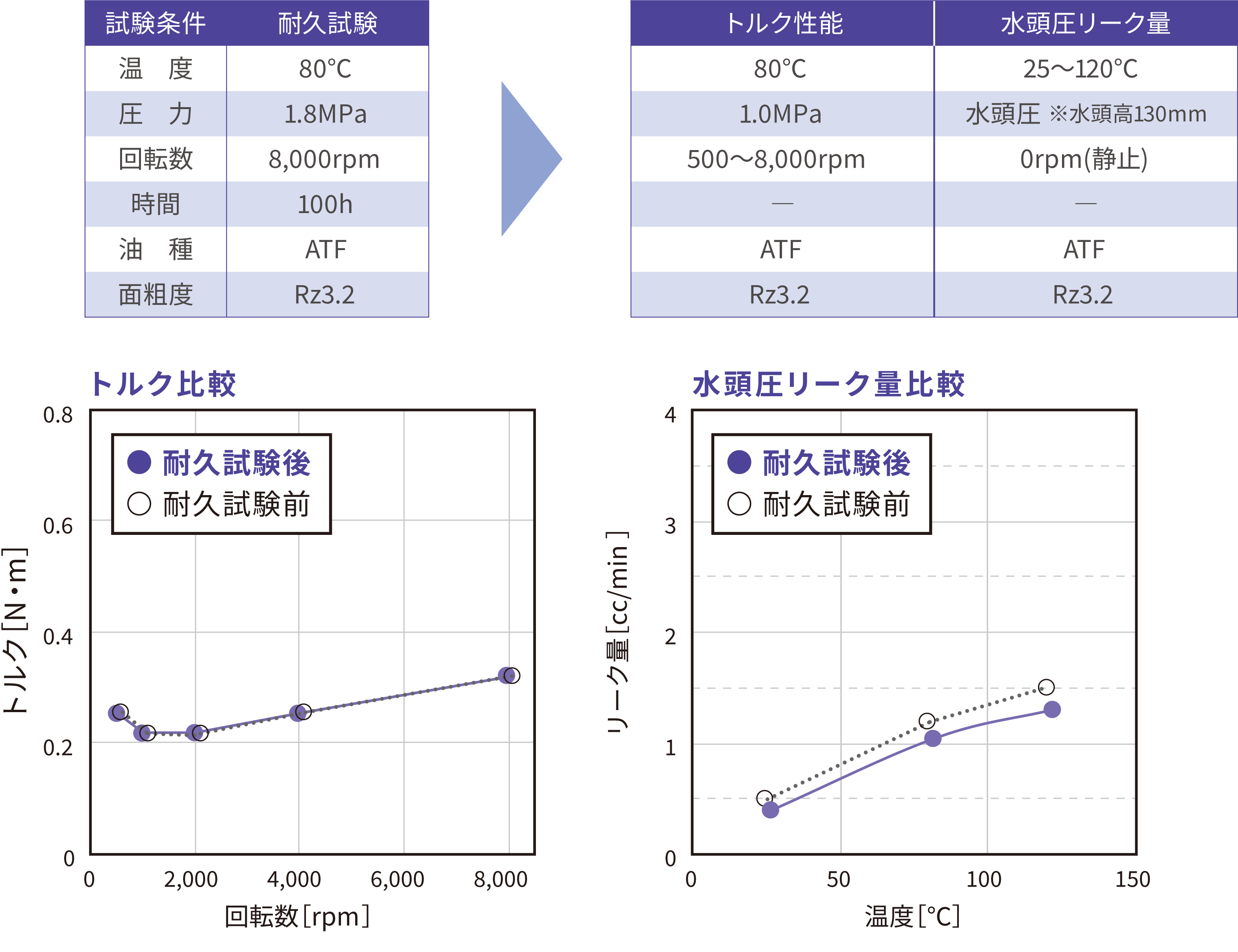

回転用低トルク低リークシールリングは、下記条件での耐久試験前後で低トルク・低リーク性能を保持しています。

各種材質、形状のシールリングをラインアップしており、使用環境、要求特性に応じたシールリングの提案が可能です。
