回転用低リークシールリング

世界初の三日月形状で、油圧を保持

特長

「TS-Ring」は、NOKの登録商標です。（登録商標6232233号）

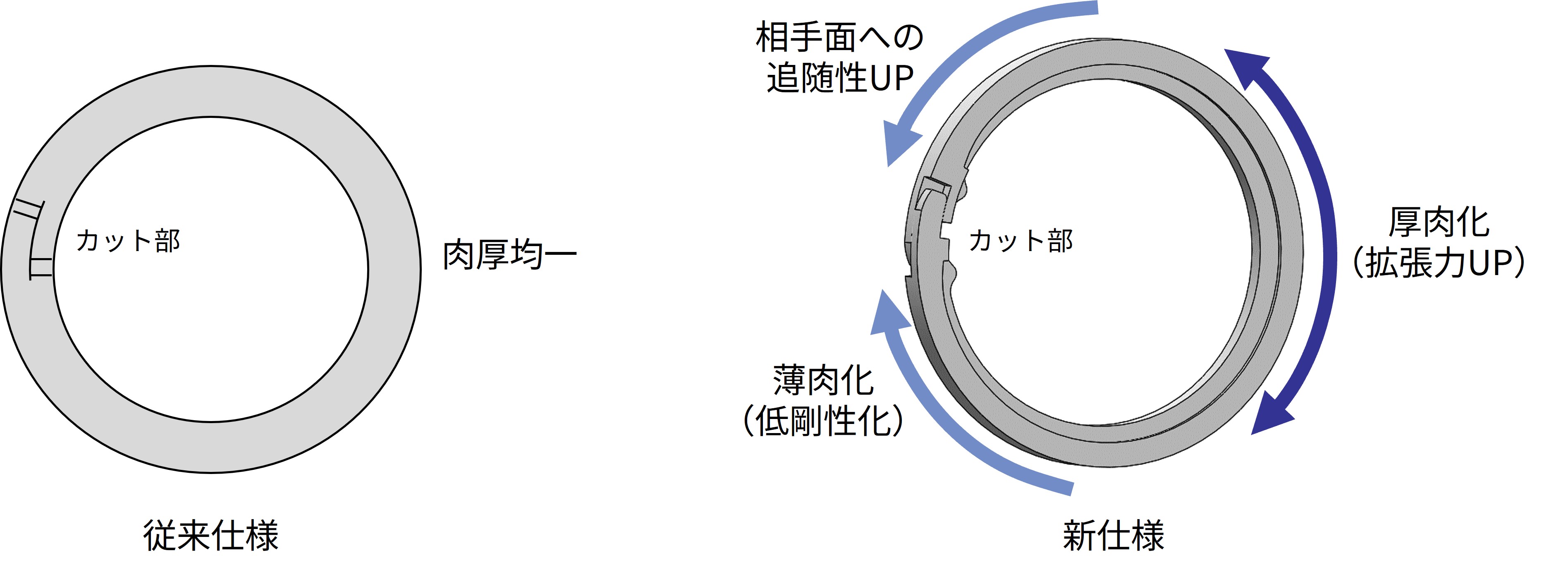

回転用低リークシールリングは、非対称形状（三日月形状）を採用することで、カット部周辺に薄肉化を形成しました。
これにより、拡張力の向上と低剛性化を両立し、相手面への追随性が向上しました。

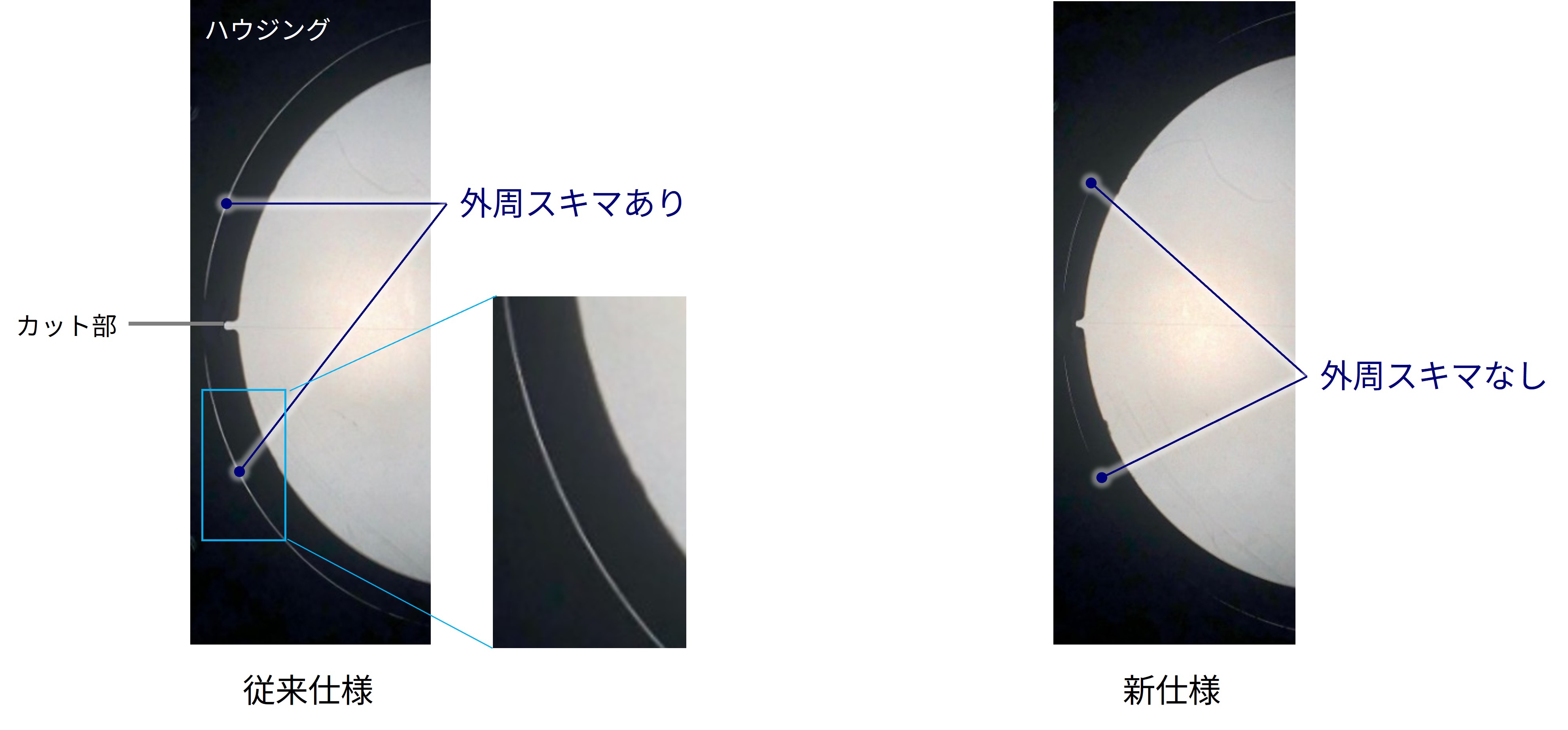

新仕様は従来仕様と比較して、カット部付近に見られる外周面のスキマはほとんどありません。

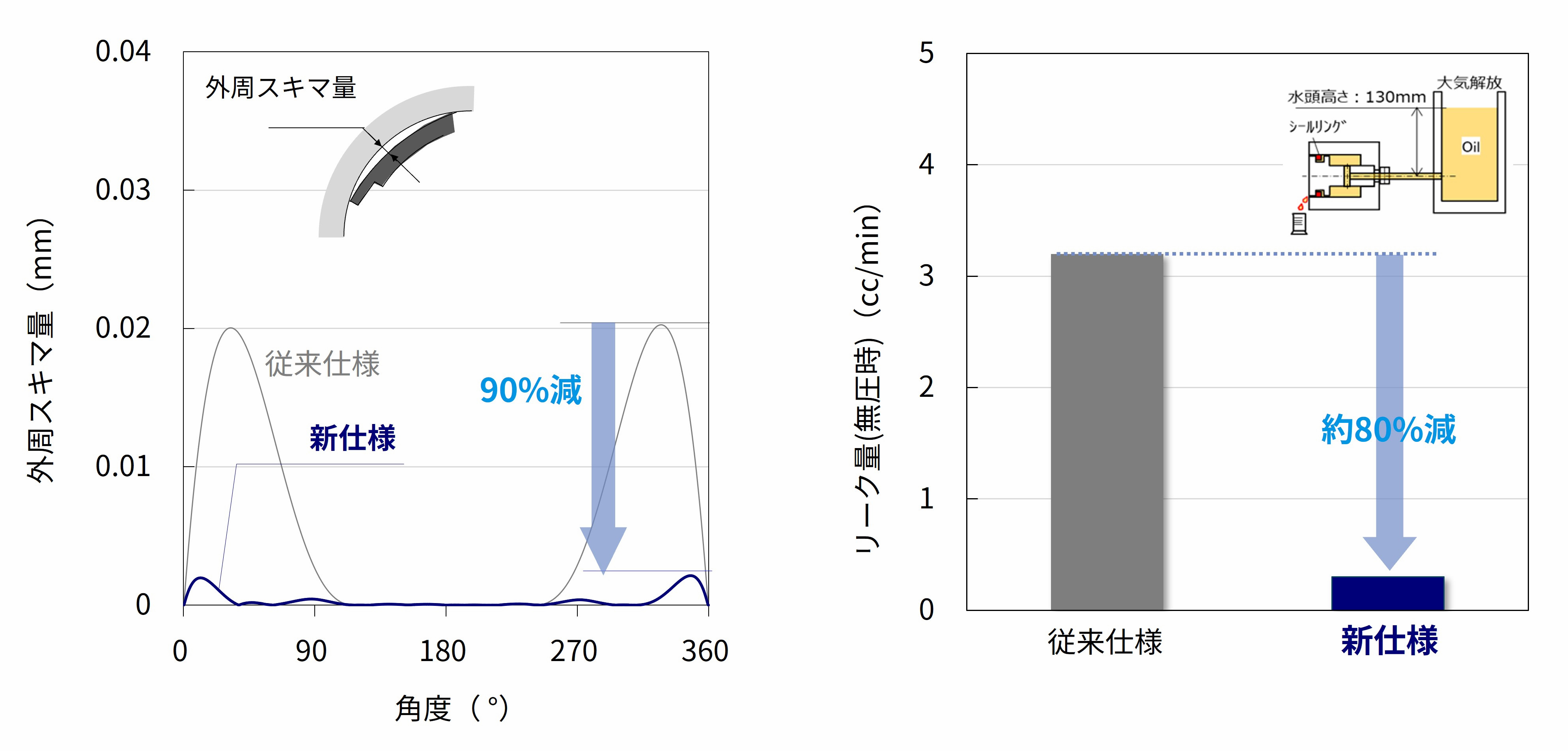

新仕様の低リークシールリングは、従来仕様と比較して約90％の外周面のスキマを減少させ、無圧時の漏れを最大80％低減します。

シールリングのシール箇所は、側面、カット部、外周面の3箇所です。
側面および外周面は、溝底および側面から作用する油圧によって、ハウジング内周面および溝側面へ圧着することでシール性を発揮します。
シールリングはこのシール性を発揮することで、油圧を保持することができます。

各種材質、形状のシールリングをラインアップしており、使用環境、要求特性に応じたシールリングの提案が可能です。
