駆動・搬送ベルト

「アイアンラバー」^※ベルト

機械的強度や耐摩耗性に優れた独自の材料で、さまざまな搬送用途に

※「アイアンラバー」はNOKの登録商標です。（商標登録第2178634号）

製品説明

「アイアンラバー」ベルトは、個々のゴム型を必要とせずに任意の長さの歯付ベルトが製作でき、多機能ベルトのパイオニアとして、これまでに考えられなかった用途を拓きました。ベルトにプロフィル（アタッチメント）を融着で取り付けることも可能で、さまざまな搬送用途に応用できます。駆動ベルトや搬送ベルトとして省資源、搬送機構の簡素化、精度向上、生産性向上、作業環境の改善に抜群の機能を発揮しています。

特長

ベルト本体には耐摩耗性、機械的強度、耐オゾン性に優れる「アイアンラバー」を使用しています。
クリーンルームでの実績が豊富で、ジョイント融着やプロフィル融着も可能です。
自由な長さ製作、各種プロフィル融着、切削加工などカスタマイズに対応（精密押出し製法）可能です。
改正食品衛生法に適合した材料もラインナップしています。

※ただし、製品を食品用機械・器具に使用する場合は、必ずご相談ください。

製品構造

「アイアンラバー」ベルトは、歯ゴムおよび本体に「アイアンラバー」（ポリウレタンエラストマー）を用い、心線を一体成形した構造です。この製法により、幅広い長さ範囲に適応した歯付きベルトの形成が可能です。心線には、スチール、ステンレス、アラミド繊維他、用途に合わせて選択が可能です。

製品タイプ

各用途に応じてベルトタイプが選択できます。また、多数の歯形、心線、付加仕様でオーダーメイドで制作が可能です。

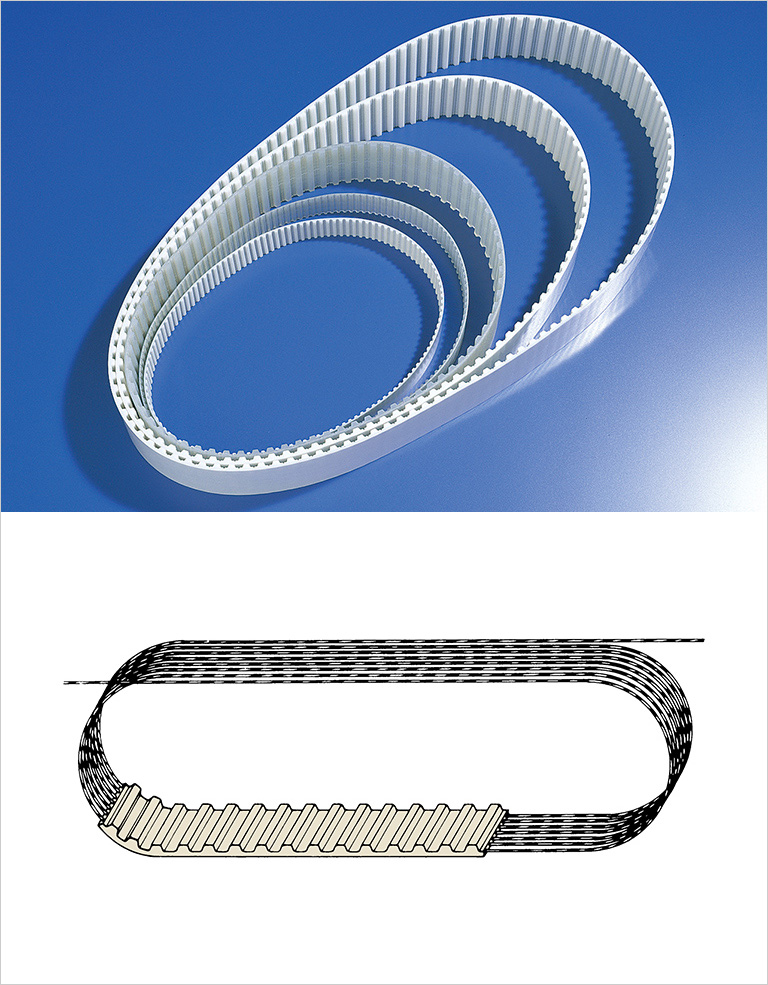

フレックスタイプ（高負荷駆動用エンドレスベルト）

高強度・高耐久を実現したエンドレス構造のタイミングベルトです。
つなぎ目のない構造により、安定した動力伝達と高精度搬送を実現。産業機械、ロボット、半導体製造装置、搬送装置など、精密性と耐久性が求められる用途に適した駆動・搬送ベルトです。

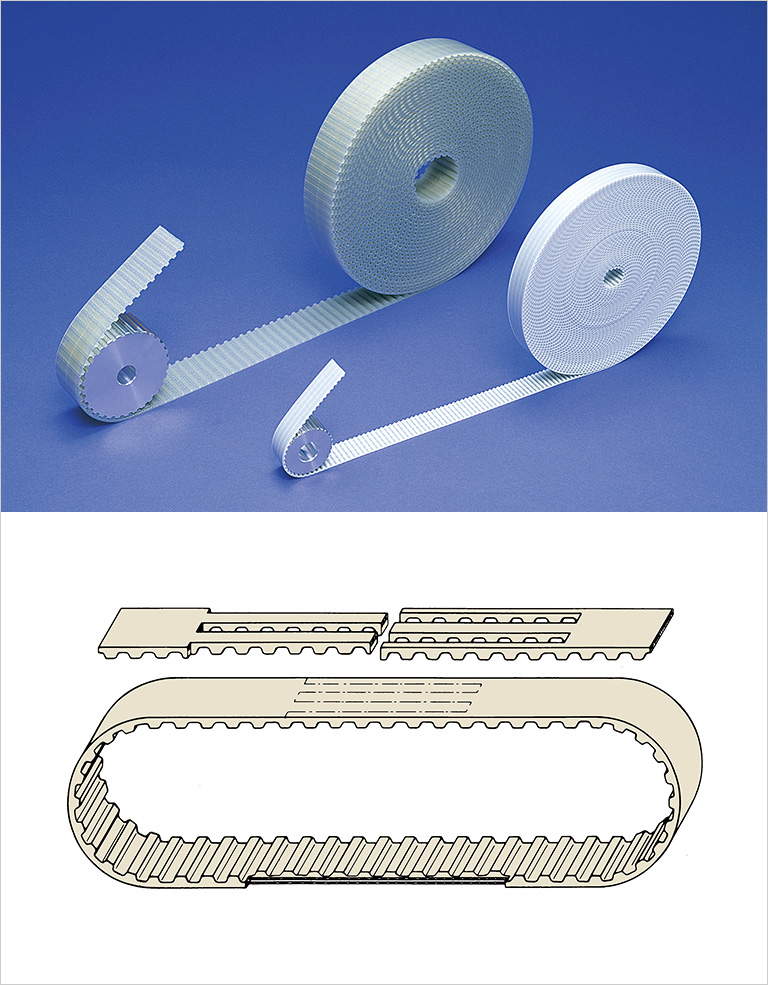

ジョイントタイプ（低負荷搬送用ベルト）

つなぎ目ありエンドレスベルトにより、製造工期と価格を抑えた低負荷搬送用ベルトです。クリーンルーム搬送、電子部品搬送、軽負荷コンベアなど、多様な搬送ラインに対応します。各種プロフィル融着や長さ調整にも対応できるため、カスタム搬送ベルトとして幅広い用途に使用されています。

リニアタイプ（往復動・位置決め用途）

往復動機構や高精度位置決め用途に適したオープンエンドタイプのタイミングベルトです。高い機械的強度と低伸縮性により、搬送精度と位置決め性能を向上します。多軸ロボット、XYステージ、半導体製造装置、自動搬送装置など、繰り返し精度が求められる用途で多数採用されています。長尺対応や特殊加工にも対応可能なため、FA設備や自動化ラインにも最適です。

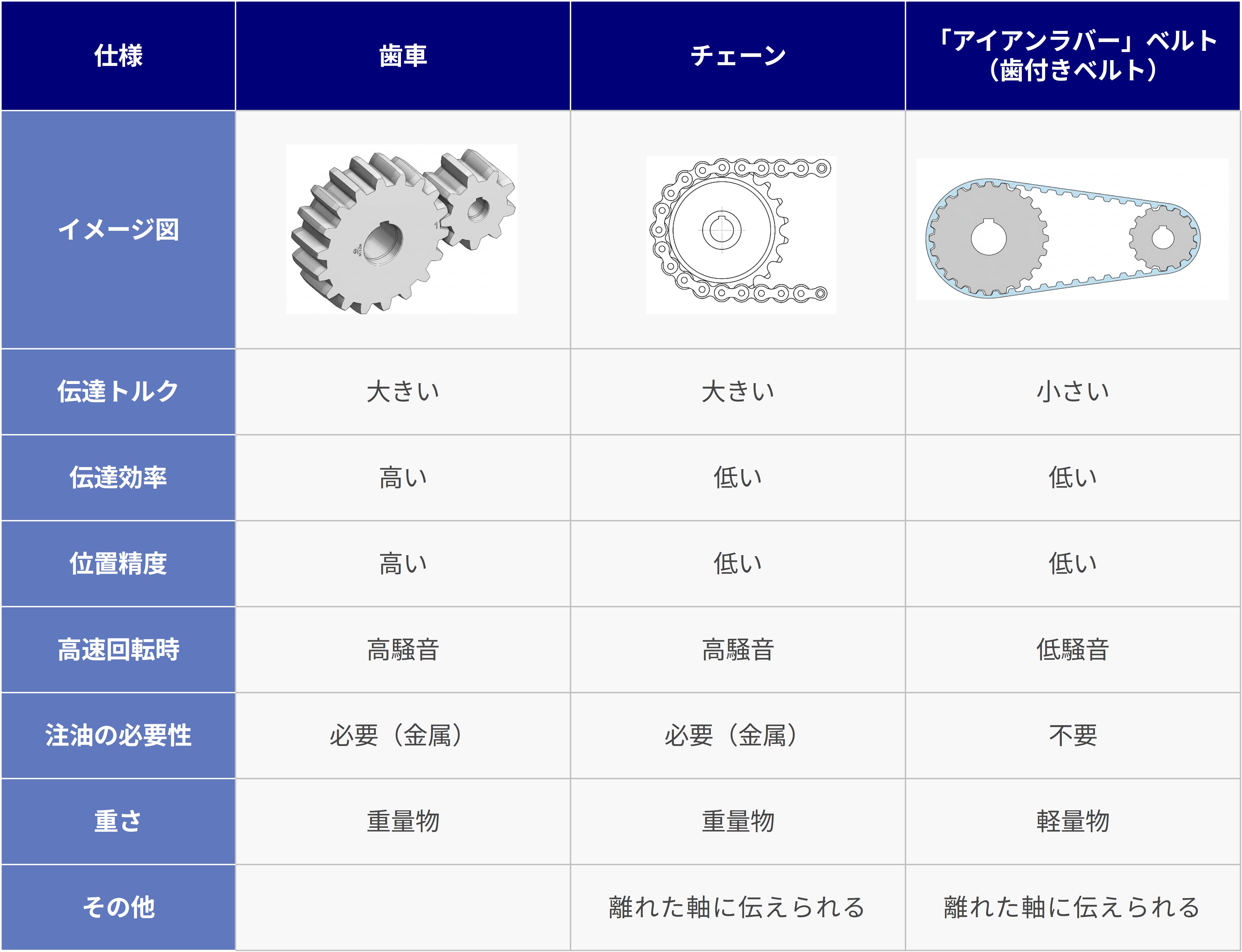

他仕様との比較

NOKの歯付き「アイアンラバー」ベルトは、動力を効率よく伝える伝動機構の一つです。歯付きベルトは、従来の歯車やチェーンでは対応が難しい領域でも幅広く採用されています。
「アイアンラバー」ベルトは、一般的な黒ゴムベルトとは異なり、耐摩耗性・耐久性に優れたポリウレタン素材を使用した高機能ベルトです。チェーンは高強度で確実な動力伝達が可能である一方、金属同士の接触による騒音や振動が大きく、定期的な注油などのメンテナンスが必要です。これに対し、「アイアンラバー」ベルトは静音性・低振動に優れ、無給油で使用できるため、メンテナンス負担を軽減し、クリーンな環境にも適しています。
さらに、高い柔軟性により、離れた軸間や複雑なレイアウトにも対応可能です。また、駆動用の平ベルトやVベルトにおける困りごとの１つであるスリップ対策にNOKの歯付き「アイアンラバー」ベルトが有効です。なお、一般的な搬送用コンベアベルト（平ベルト）や駆動用タイミングベルト（歯付きベルト）では対応が難しい用途にも適しており、プロフィル（アタッチメント、桟（サン））の追加や特殊加工にも柔軟に対応します。そして、搬送用に合わせた形状のプロフィルを自由な位置に取り付けることで搬送能力が大幅に向上します。
用途に応じてカスタム加工された特殊ベルトは、各業界の搬送・駆動システムの最適化に貢献し、効率的な搬送ソリューションの実現をサポートします。
耐久性・機能性・カスタマイズ性を兼ね備えたNOKの「アイアンラバー」ベルトは、多様な搬送課題に応える高付加価値なソリューションとして高く評価されています。
