軸作動
- 回転
主な用途
- 油・グリース用でダストがない場合のシール
- 圧力は、max0.03MPa（0.3kg/cm2）
特長
- シール対象物が一方にあり、ダストがない場合のオイルシールです。
寸法表・掲載ページ
- 詳しくは、カタログの90ページを参照ください。
採用例
- エンジン駆動系の車両
- ミッション、スピードメーター、クランクシャフト、クラッチ 等
- 一般機械、産業車両
- 減速機、ギアモーター、真空ポンプ、水中ポンプ、撹拌機 等
- 土木建設、農業機械
- 減速機、ギアモーター、前輪後輪軸 等
標準オイルシールの種類と特長
標準オイルシールは、NOKの長年にわたる世界市場における実績とお客様のご要望をもとに選定した代表的なオイルシールです。NOKの標準オイルシールは汎用性があり、世界各国でも入手が容易です。また、国際規格や国内規格も考慮した上で設計しています。

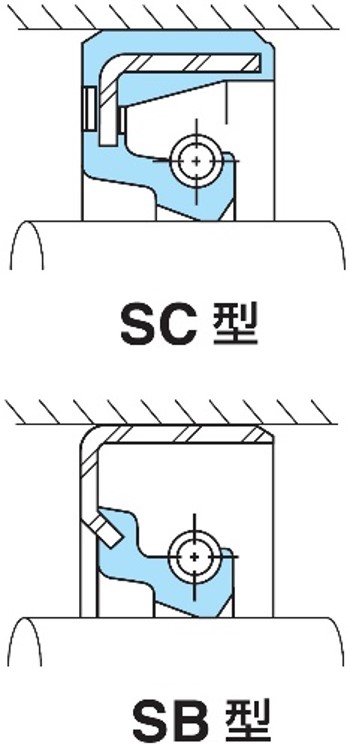

S型

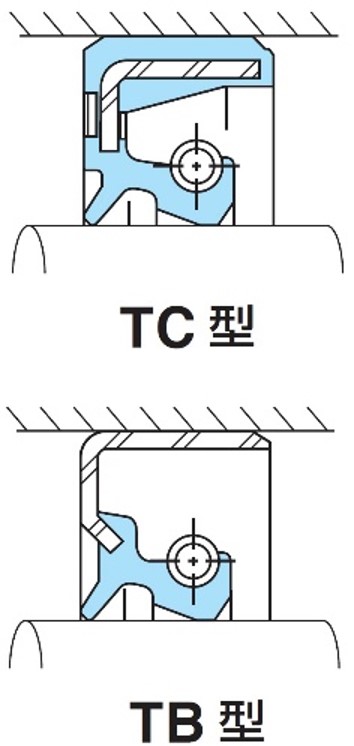

T型
軸作動
- 回転
主な用途
- 油・グリース用でダストがある場合のシール
- 圧力は、max0.03MPa（0.3kg/cm2）
特長
- シール対象物が一方にあり、他方に軽微なダストがある場合のオイルシールです。
寸法表・掲載ページ
- 詳しくは、カタログの108ページを参照ください。
採用例
- エンジン駆動系の車両
- クランクシャフト、クラッチ 等
- 一般機械、産業車両
- 減速機、ギアモーター、サーボモーター、真空ポンプ、ベーンポンプ、撹拌機、旋盤 等
- 土木建設、農業機械
- 減速機、ギアボックス、旋回輪、ミッション 等

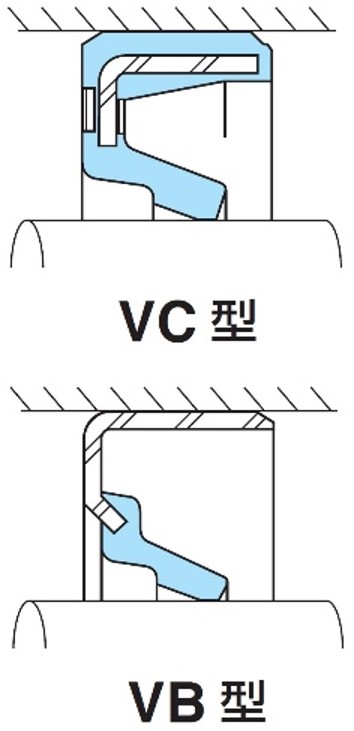

V型
軸作動
- 回転
主な用途
- グリース、またはダストのシール
- 圧力のかかる所には使用不可
特長
- グリースやダストのシールに使用します。S型オイルシールと組み合わせて、使用することもできます。
寸法表・掲載ページ
- 詳しくは、カタログの123ページを参照ください。
採用例
- エンジン駆動系の車両
- ミッション系、CVT、オイルポンプ 等
- 一般機械
- 減速機、サーボモーター、ピストンポンプ、コンプレッサー 等
- 土木建設、農業機械
- エンジン系、ミッション系、前輪軸、後輪軸、ギアボックス 等

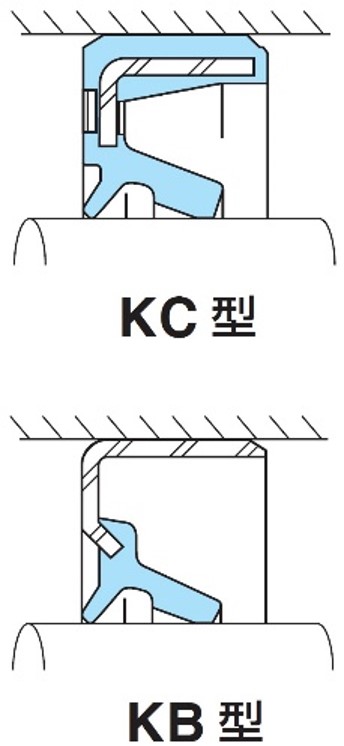

K型
軸作動
- 回転
主な用途
- グリース用でダストがある場合のシール
- 圧力のかかる所には使用不可
特長
- シール対象物がグリースで、他方に軽微なダストがある場合に使用します。V型オイルシールを2個使用する方法もあります。
寸法表・掲載ページ
- 詳しくは、カタログの128ページを参照ください。
採用例
- エンジン駆動系の車両、建機、農機
- コントロールボックス、シフトレバー、クラッチ 等
- 一般機械
- 減速機、サーボモーター、ギアポンプ、コンプレッサー 等
- 土木建設、農業機械
- キングピン、田植え機植え込みフォーク 等
