AT/CVT用油圧制御ソレノイドバルブ
精密油圧制御で多段・無段変速を実現し、低燃費化に貢献
製品説明
イーグル工業のAT／CVT用油圧制御ソレノイドバルブは、AT（オートマチックトランスミッション）およびCVT（無段変速機）の油圧制御に対応した高性能製品です。トランスミッションの多段化・無段化を支え、燃費性能の向上に貢献します。ON-OFF制御やリニア制御など、用途に応じた柔軟な対応が可能です。
特長
- AT・CVTなどの自動変速機に必要な油圧を安定して制御し、スムーズな変速動作を実現します。
- 指令に対するバルブの作動ずれを最小化し、変速制御の再現性・安定性を向上します。
- 制御応答のばらつきを抑え、より精密なトランスミッション制御を可能にします。
- 変速時の油圧変化に素早く反応し、変速遅れを抑制することで、走行フィーリング改善に貢献します。
- 制御時の内部漏れを抑制し、油圧ポンプの負荷を軽減することで、低燃費化に貢献します。
- 低圧域から高圧域まで幅広く対応し、AT・CVT・DCT（設計対応）など各種変速機の油圧仕様に適合できます。
- トランスミッションの省スペース化や軽量化ニーズに対応します。
特性
イーグル工業株のAT/CVT用油圧制御ソレノイドバルブは、自動車のオートマチックトランスミッションやCVTにおいて、電子制御信号に基づき油圧を高精度にコントロールする制御バルブです。変速時の油圧を的確に調整することで、スムーズなシフトフィールと燃費性能の向上に貢献します。
制御方式はON-OFF、DUTY、Linearの各タイプを展開し、用途や制御レベルに応じた最適な油圧制御が可能です。特に、Linearタイプは高精度な油圧制御性能により、変速機の多段化・高効率化に対応し、低燃費化・変速品質の向上・走行性能の改善に貢献します。
さらに、−40℃～150℃の広い温度範囲で安定して動作する高い耐環境性能と、振動やコンタミ（異物）に強い耐久設計を備えています。加えて、小型・軽量化により、優れた搭載性と設計自由度を提供します。高精度制御と高信頼性を両立した、トランスミッションを支える重要部品です。
-

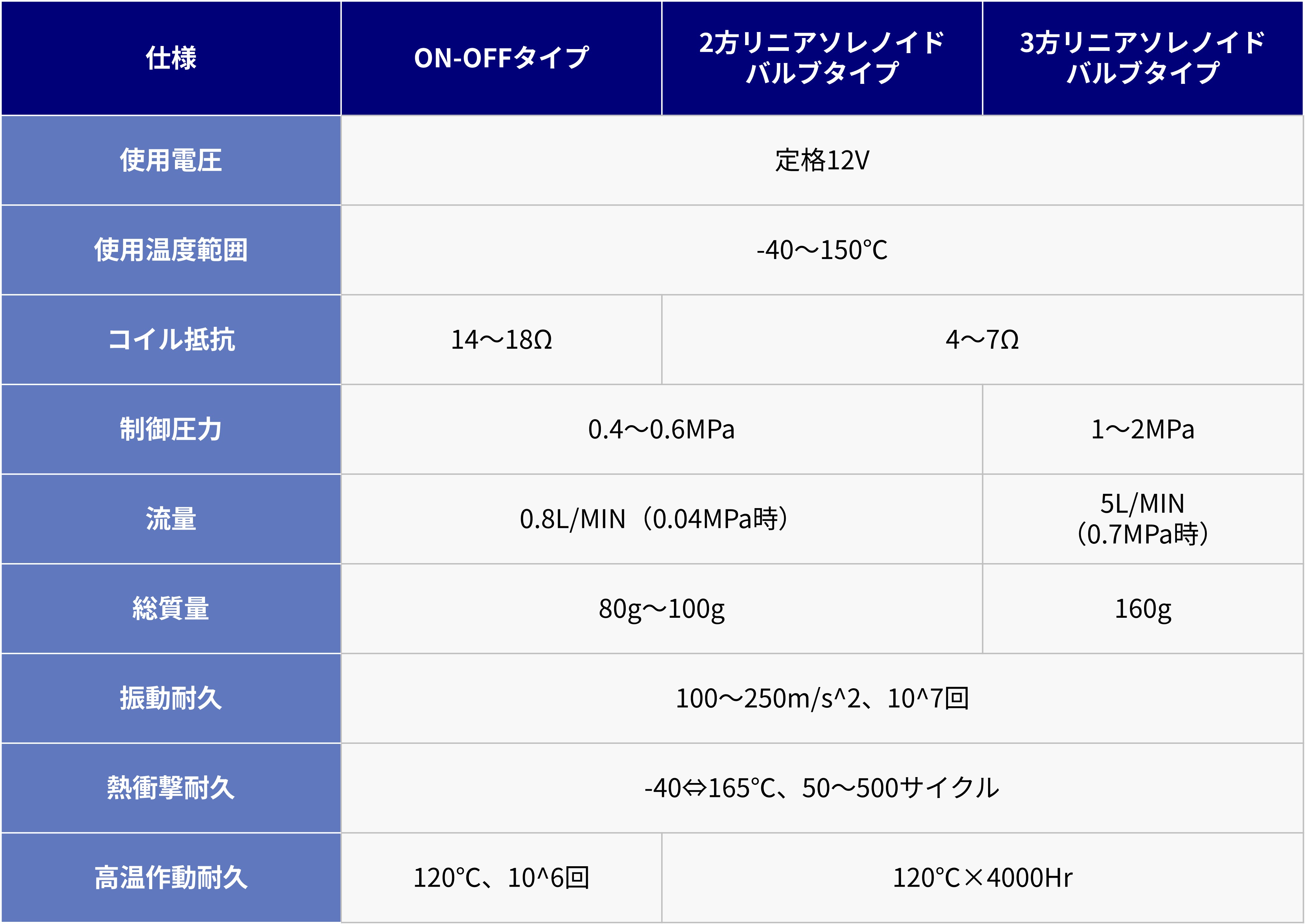

2方リニアソレノイドバルブタイプ -
3方リニアソレノイドバルブタイプ
（注）上記値は一例です。ご検討に当たってはイーグル工業へご相談下さい。
活用例
- 自動車用多段オートマチックトランスミッション、自動車用無段変速機（CVT）
