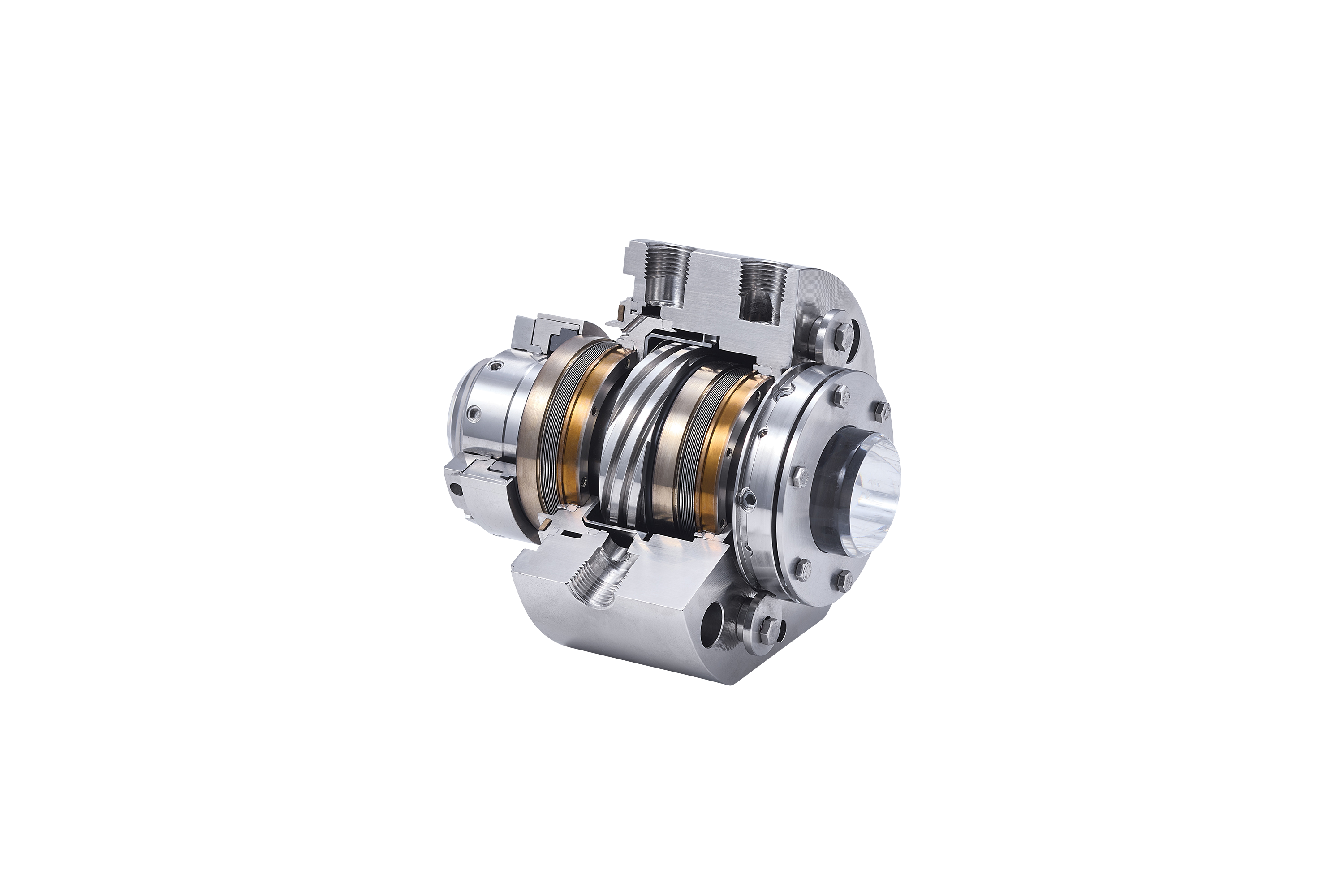

ポンプ用カートリッジ式ベローズメカニカルシール　LY9TCS


50m/s、-75℃～400℃の過酷なプロセス環境に対応するAPI適合シール


製品説明

イーグル工業のポンプ用カートリッジ式ベローズメカニカルシール LY9TCSは、石油精製、石油化学、化学、ガス産業などの過酷なプロセス環境向けに開発された、API 682適合のカートリッジ式金属ベローズメカニカルシールです。優れた追随性を持つ静止形構造と耐熱性・耐寒性に極めて優れた材料の採用により、高速回転（50m/s）、極低温から極高温（-75℃〜400℃）の条件下でも、長期間にわたり高いシール性能を発揮します。

特長

  1. 国際規格API 682およびISO 21049に適合し、石油・ガス・化学プラントで求められる高い安全基準に対応しています。
  2. 静止形構造を採用することで優れた軸追随性を確保し、高速回転時でも高いシール性を維持します。
  3. 作動用Oリングが無いため、しゅう動材の作動不良や、軸およびスリーブの摩耗を防止できます。
  4. 金属ベローズの働きにより、軸の熱伸びやしゅう動材の摩耗によるしゅう動面荷重の変化を最小限に抑え、安定した長寿命化を実現します。
  5. 耐食性・耐熱性に優れたインコネル®718製ベローズをはじめとする高品質材料の選定により、極高温から極低温までの幅広い温度域に対応します。

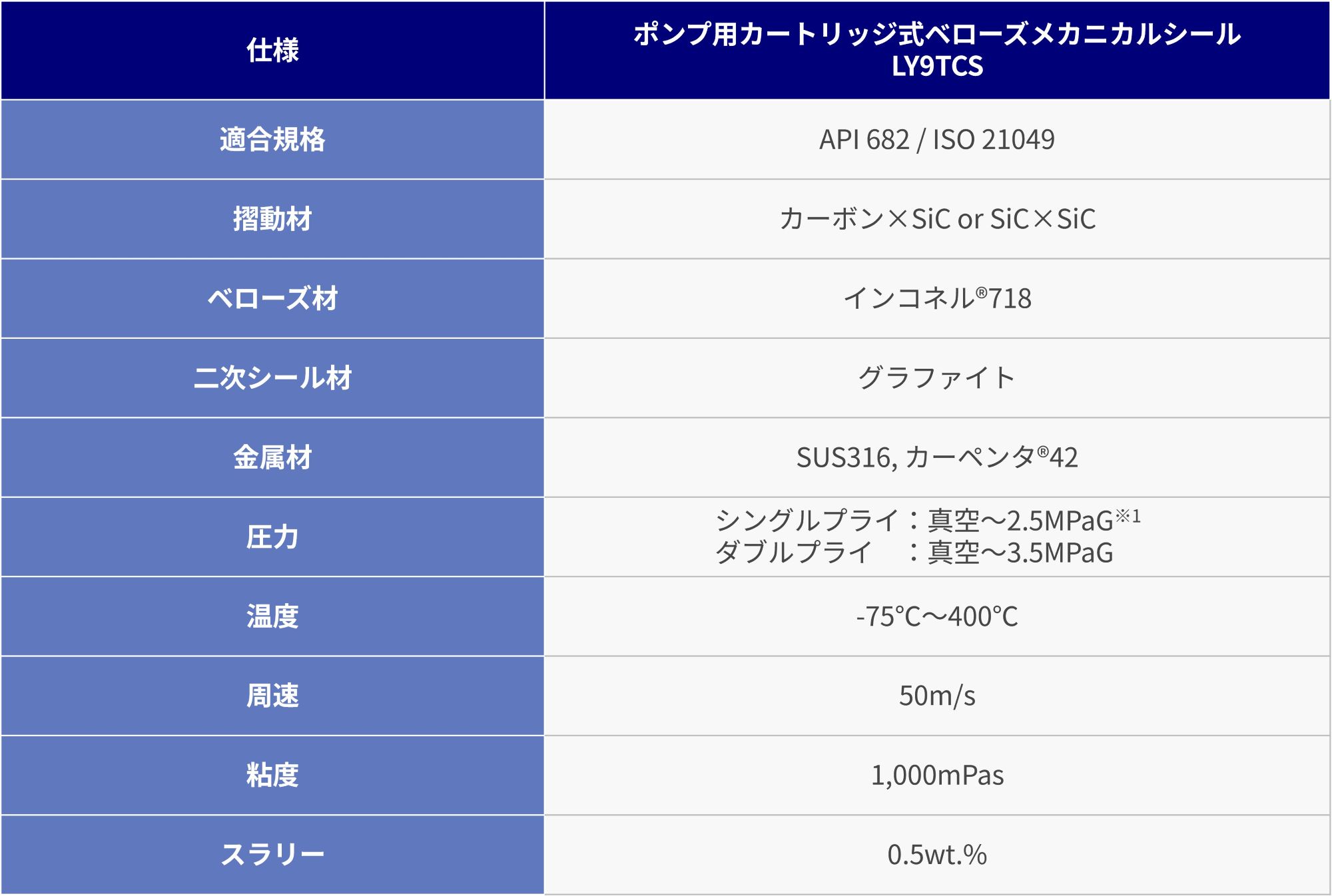

特性

ポンプ用カートリッジ式ベローズメカニカルシール LY9TCSは、API 682 Category 2&3、Type C（アレンジメント1/2/3）に適合した静止型金属ベローズタイプのカートリッジ式メカニカルシールです。 二次シール材にグラファイトを使用し、作動用Oリングを持たない構造のため、固着（スティッキング）による不具合やスリーブ攻撃性を排除します。ベローズ材にはインコネル®718を採用し、シングルプライ（真空〜2.5MPaG）に加え、より高圧に対応可能なダブルプライ（二重溶接ベローズ：真空〜3.5MPaG）の選択も可能です。 最高50m/sの高周速、最大1,000mPasの粘度、0.5wt.%までのスラリー混入液に対応し、過酷な環境下でも高い密封性と耐久性を両立します。



推奨パイピングプラン

ポンプ機内側： 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41

シール間：52, 53A, 53B, 53C, 54, 55

大気側※2：51, 61, 62, 65A, 65B, 66A, 66B


※インコネル®はスペシャルメタルズ社、カーペンタ®はカーペンターテクノロジー社の登録商標です。

※1 圧力が2.0MPaGより高い場合はお問い合わせください。

※2タンデム/デュアルシールのスロットルブッシングについてはお問い合わせください。


（注）本製品紹介に記載されている適用範囲は、標準材質での値でありそれぞれの限界値を示しています。
使用範囲、性能データおよび数値は選定の目安となるもので、実際の使用に際しては未知の要素、状況による制約から一般的な仕様があてはまらないこともあります。各製品の使用にあたっては、適合性を確認した後にご使用ください。また、内容については改良のため予告なく変更することがありますのでご了承ください。

活用例

  • 石油/ガス産業、石油精製、石油化学産業、化学産業、LPGプラント、API 610 / ISO 13709 適合ポンプ、プロセスポンプ
