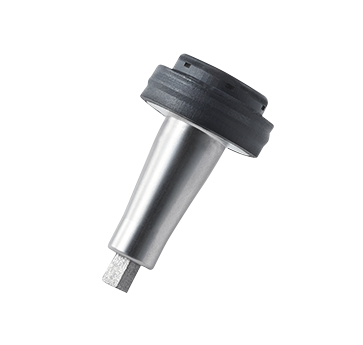

端面摺動呼吸ブラシ
導電、シール、呼吸の3つの機能を1部品に集約
製品説明
端面摺動呼吸ブラシは、モーター内部の軸とハウジングを電気的に接続し、電磁波ノイズやベアリングの電食を防止するとともに、防塵・防水性能と内部圧力の調整機能を兼ね備えた多機能ブラシです。従来は複数の部品で構成されていた導電ブラシ、シール、呼吸膜（ブリーザー）を1つの製品に集約することで、部品点数や組立工数を削減し、省スペース化と生産性向上に貢献します。
特長
- 導電機能・防塵シール機能・圧力調整（呼吸）機能を1部品にまとめることで、部品点数を削減し、設計や組立をシンプルにできます。
- 圧入するだけで取り付けられる構造のため、加工や組立工数を減らせるだけでなく、自動組立にも対応しやすく生産効率を向上できます。
- 呼吸膜部分のみを取り外して交換できる構造のため、用途変更やメンテナンス時の作業負担を軽減できます。
- 従来必要だった複数部品を一体化することで、限られたモーター内部スペースを有効活用でき、小型化にも貢献します。

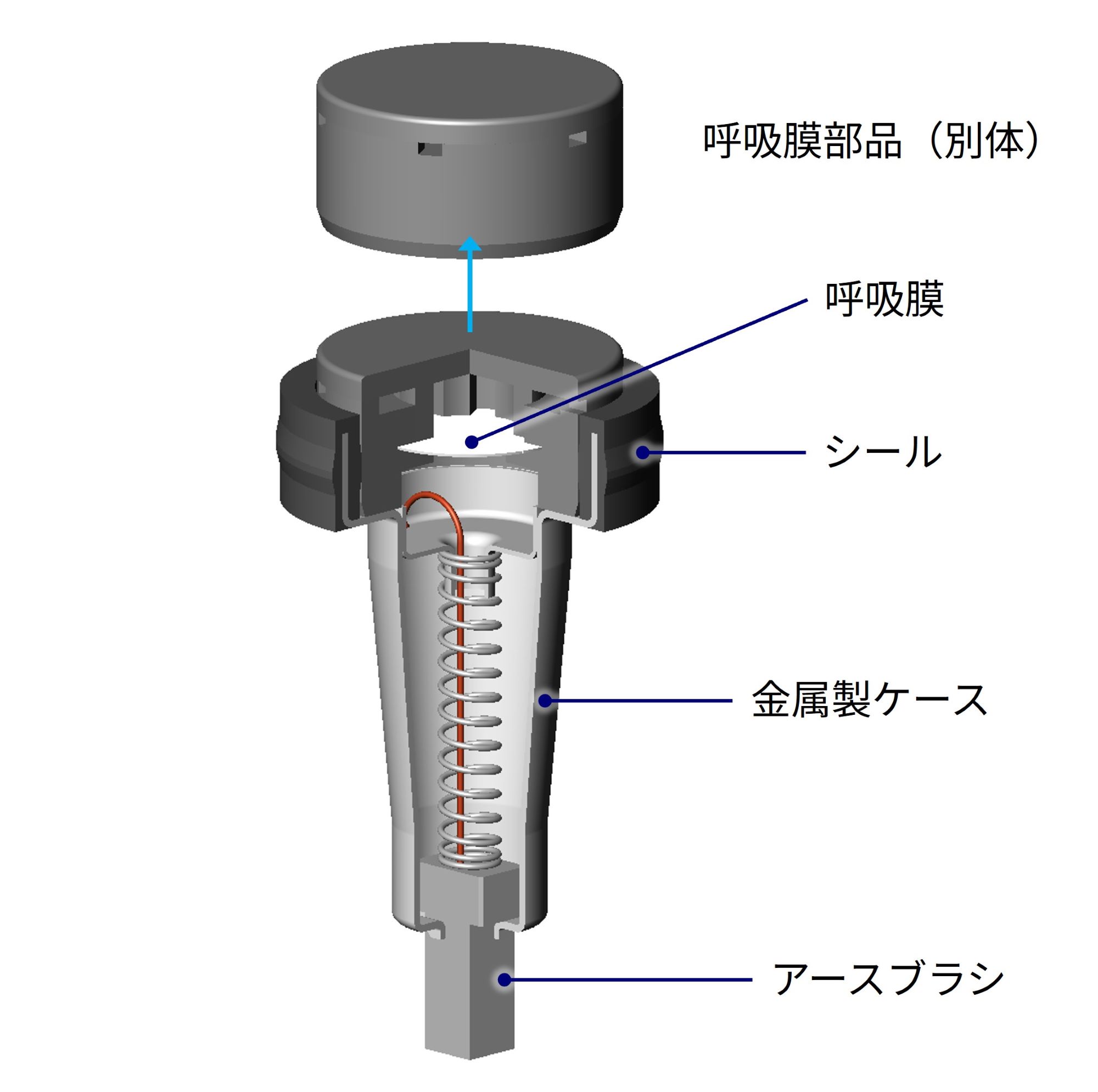

製品構造のメカニズム
端面摺動呼吸ブラシは、導通ブラシ、圧力調整用の呼吸膜、ダスト侵入を防ぐシールの3つの機能を 1つの部品に集約 しています。さらに、呼吸膜部分は取り外し可能となっており、用途に合わせて仕様を変更できます。

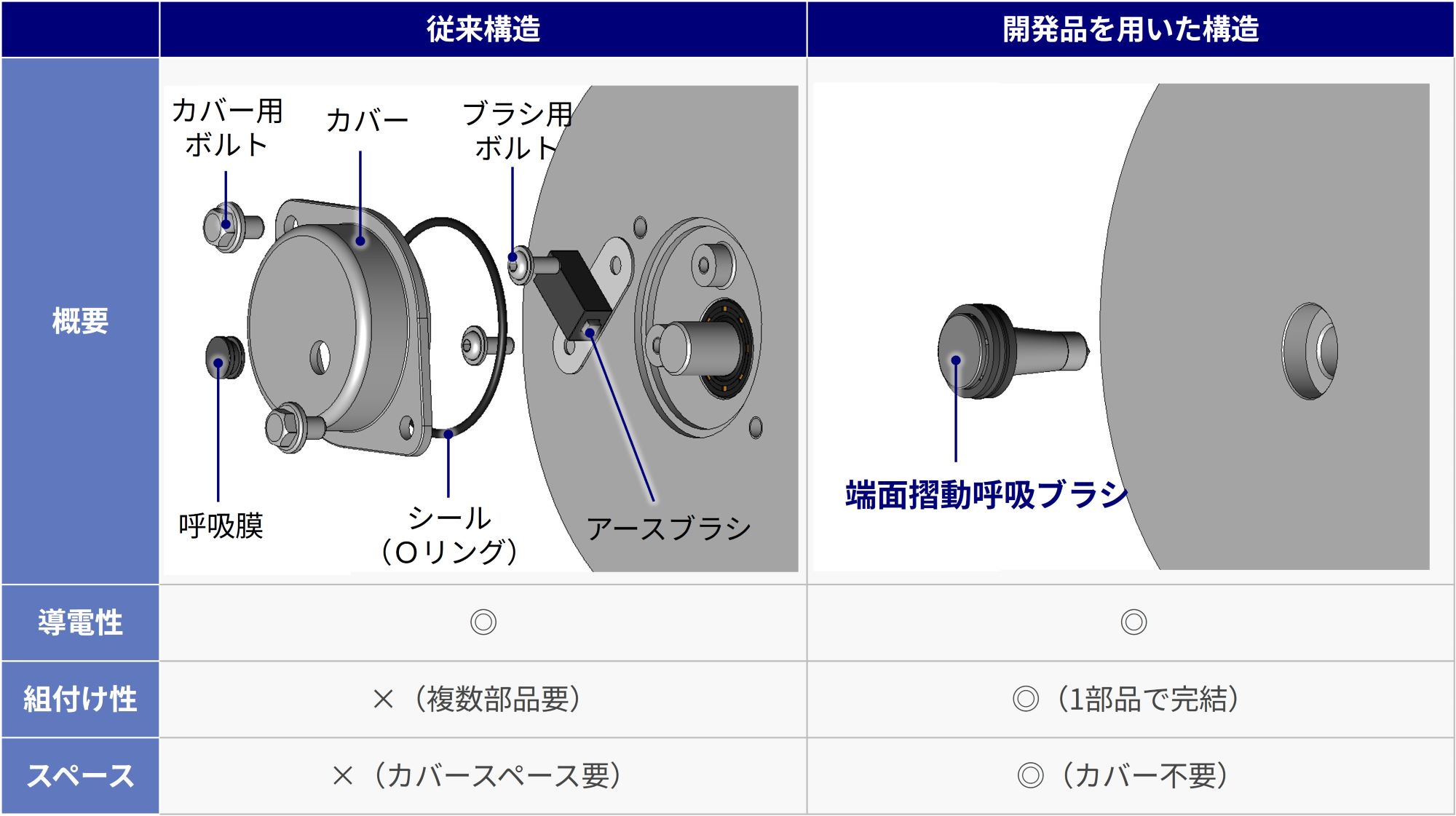

端面摺動呼吸ブラシは、モーター内部の導電性を確保するブラシとしての役割に加え、防塵・防水を担うシール機能と、内部圧力を適切に調整する呼吸機能を一体化した多機能製品です。従来は導電ブラシ、防水・防塵カバー、シール、呼吸膜をそれぞれ個別に設置する必要がありましたが、端面摺動呼吸ブラシはそれらを1部品に集約することで、構成部品を大幅に削減できます。
また、ボルト固定ではなく圧入方式を採用しているため、取り付け作業を簡素化でき、組立時間の短縮や自動化にも対応しやすい構造となっています。さらに、呼吸膜は交換可能な構造となっているため、使用環境や仕様変更にも柔軟に対応でき、長期的な保守性にも優れています。
活用例
- バッテリーEV（電気自動車）用モーター ハイブリッド車（HEV）用モーター、各種電動駆動モーター、高い信頼性・防塵性・導電性が求められる電動機器
