タービン・コンプレッサ用ダイアフラムカップリング
高速回転でも、確実に動力を伝える高性能カップリング
製品説明

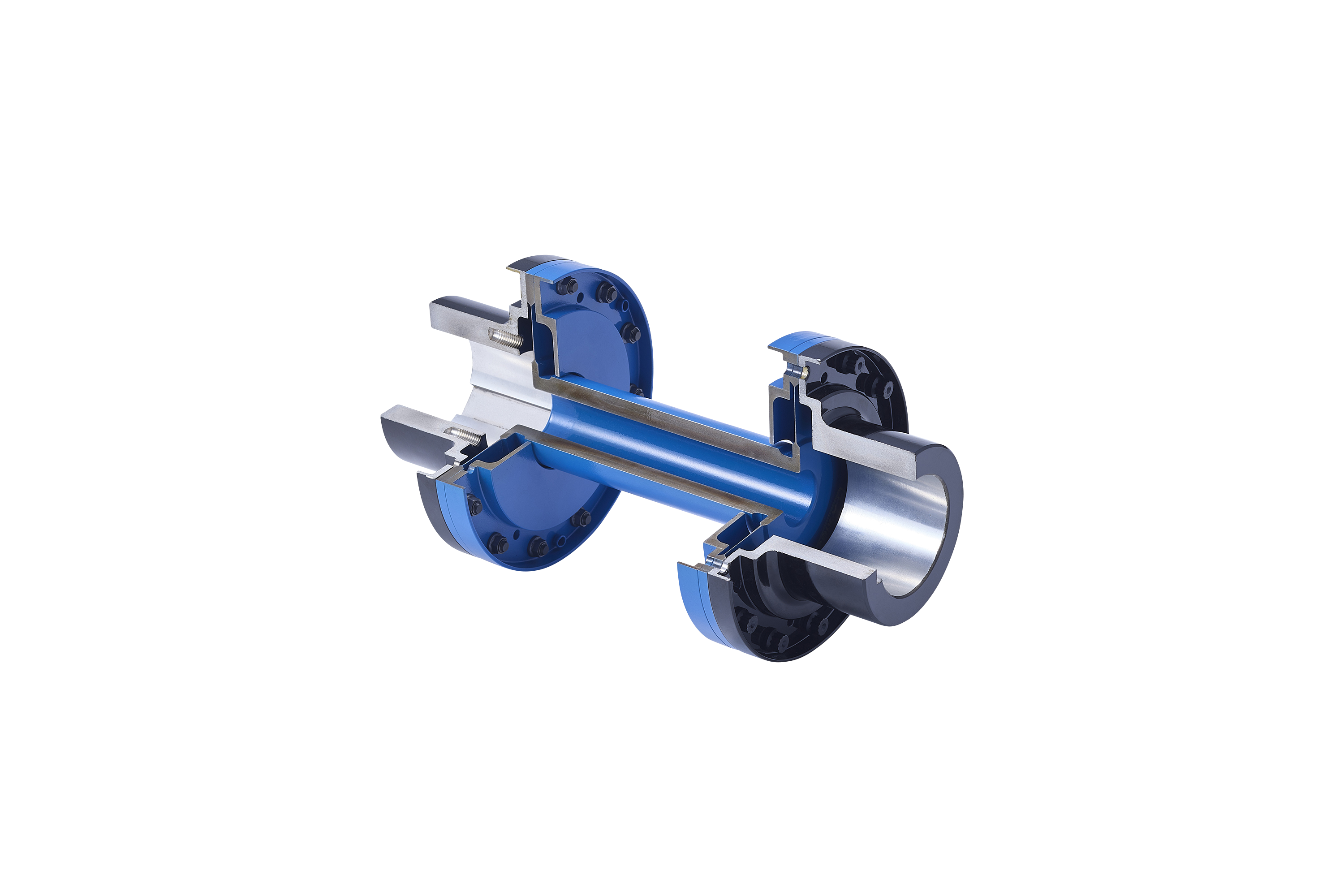

イーグル工業のタービン・コンプレッサ用ダイアフラムカップリングは、高速で回転するモーターやタービン、コンプレッサなどの回転動力を効率よく伝達する金属製カップリングです。航空機用ヘリコプターの駆動技術をベースに開発された独自のダイアフラム構造を採用し、高速回転・大トルク・軽量・無潤滑を実現しています。
さらに、軸のわずかなズレを柔軟に吸収することで機械への負荷を軽減し、設備全体の長寿命化や安定稼働に貢献します。最大100,000rpm、最大2,700kN・mの伝達実績を持ち、発電設備や石油・ガスプラントなど、高い信頼性が求められる産業で数多く採用されています。
特長
- 最大100,000rpmの高速回転と、2,700kN・mの大トルク伝達を実現できるので、高速機械でも安定した動力伝達が可能です。
- 特殊なダイアフラム形状により、軸のズレを吸収しながらベアリングへの負荷を低減するため、設備の寿命延長と安定運転に貢献します。
- 可動部や摩擦部がないため、摩耗が少なく、保守点検の負担を大幅に軽減します。
- シンプルな構造により軽量化を実現できるため、取り付け・取り外しも容易で、設備設計の自由度が向上します。
- バックラッシュがなく、振動や騒音を抑制。高速回転でも優れた回転精度を維持します。
特性
タービン・コンプレッサ用ダイアフラムカップリングは、特殊形状の金属ダイアフラムを採用することで、高いねじり剛性と優れた変位吸収性能を両立した高性能カップリングです。高速回転や大きなトルクを安定して伝達しながら、軸のわずかなズレを柔軟に吸収し、ベアリングや周辺機器への負荷を軽減します。
また、可動部や摩擦部がないシンプルな構造のため、潤滑油を必要とせず、摩耗や部品の劣化を抑えながら長期間にわたり安定した性能を維持します。
さらに、バックラッシュが発生しないため、高い回転精度を必要とする設備にも適しており、振動や騒音の低減にも貢献します。軽量でコンパクトな設計により設備への組み込みやすさにも優れ、発電設備やコンプレッサ、タービンなど、高い信頼性が求められるさまざまな産業機械で安心してご使用いただけます。
製品仕様例
- モデル66：ダイアフラムに特殊低合金鋼を採用
- モデル67/99：API671規格の低速仕様に適合
- モデル74/100：API671規格の中/高速仕様に適合
- モデル67/74：ダイアフラムに特殊低合金鋼を採用
- モデル99/100：ダイアフラムに特殊析出硬化型ステンレス鋼を採用
（注）本製品紹介に記載されている適用範囲は、標準材質での値でありそれぞれの限界値を示しています。
使用範囲、性能データおよび数値は選定の目安となるもので、実際の使用に際しては未知の要素、状況による制約から一般的な仕様があてはまらないこともあります。各製品の使用にあたっては、適合性を確認した後にご使用ください。また、内容については改良のため予告なく変更することがありますのでご了承ください。
活用例
- モデル66：汎用ポンプ、精密工作機械、汎用機械、舶用主機/補機、発電装置
- モデル67/74 、モデル99/100：ガス/蒸気タービン駆動装置、コンプレッサ、大型複合発電装置
