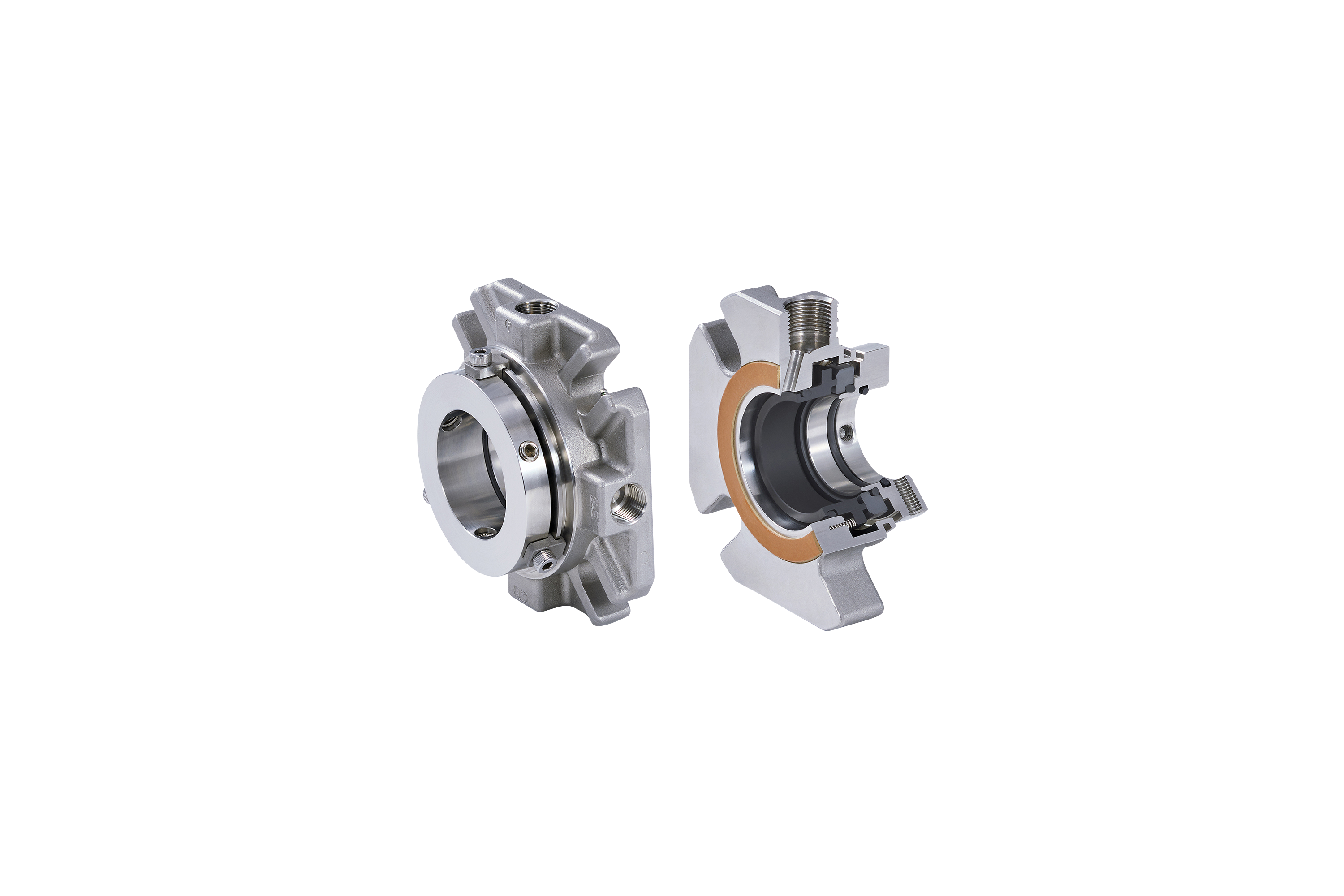

ポンプ用カートリッジ式コンパクトメカニカルシール MA290/MA291
狭いスペースにも簡単に取り付けられる、高性能コンパクトメカニカルシール
製品説明
イーグル工業のポンプ用カートリッジ式コンパクトメカニカルシール MA290/MA291は、ポンプの液漏れを防ぐために使用されるカートリッジ式メカニカルシールです。シールカバーを含めても全長50mm未満という非常にコンパクトな設計を採用しており、スタフィングボックスや周辺スペースが限られたポンプにも加工することなく取り付けできます。石油化学、化学、製薬、食品、紙・パルプ、水処理設備など幅広い産業で使用され、優れた追従性・冷却性能・メンテナンス性を兼ね備えた高信頼性シールです。
特長
- シールカバーを含めても全長50mm未満のコンパクト設計により、狭いポンプでも改造せずに取り付けられるため、設備更新や交換作業を効率化できます。
- 静止型マルチスプリング構造を採用しているため、軸振れや振動、直角度誤差の影響を受けにくく、長期間にわたり安定したシール性能を維持できます。
- シール部をスタフィングボックスの外側に配置することで空冷効果を高め、発熱を抑えてシール部品の寿命延長に貢献します。
- スプリングやノックピンが液体に接触しない構造のため、スラリーや異物による固着や作動不良を防ぎ、安定した運転を維持できます。
- カートリッジ式の一体構造により位置決めが容易で、取付時間を短縮できるため、メンテナンスコストの削減にもつながります。
特性

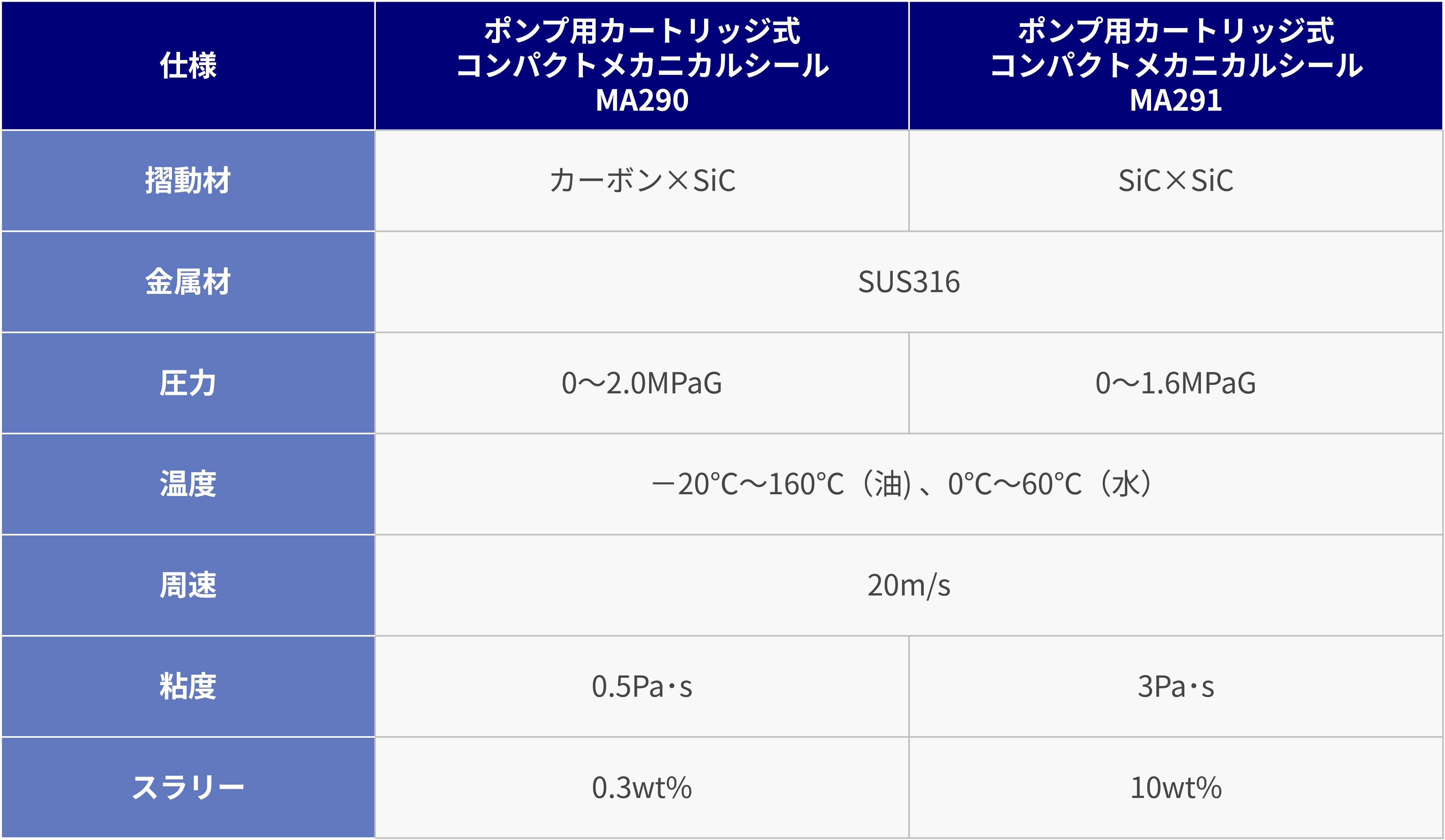

ポンプ用カートリッジ式コンパクトメカニカルシール MA290/MA291は、コンパクトさと高い信頼性を両立したバランス型カートリッジ式メカニカルシールです。回転方向を問わず使用できるため、さまざまなポンプに柔軟に対応します。MA290は最高使用圧力2.0MPaG（20bar）、MA291は1.6MPaG（16bar）まで対応し、最高周速は20m/sと高速回転設備でも安定したシール性能を発揮します。使用温度は油で-20℃〜160℃、水で0℃〜60℃まで対応しており、多様な流体条件で使用できます。
また、MA290は粘度0.5Pa・s・固形分0.3%まで、MA291は粘度3Pa・s・固形分10%まで対応するため、用途に応じた選択が可能です。しゅう動材にはカーボンやシリコンカーバイド（SiC）、金属部には耐食性に優れたSUS316、二次シールにはFKM（フッ素ゴム）を採用し、耐摩耗性・耐熱性・耐薬品性に優れ、長期間にわたり高いシール性能を維持します。
-

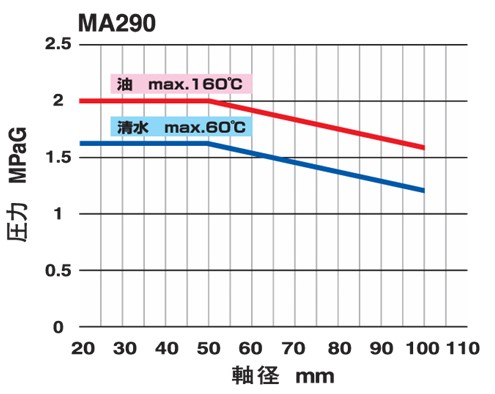

ポンプ用カートリッジ式コンパクトメカニカルシール MA290 -

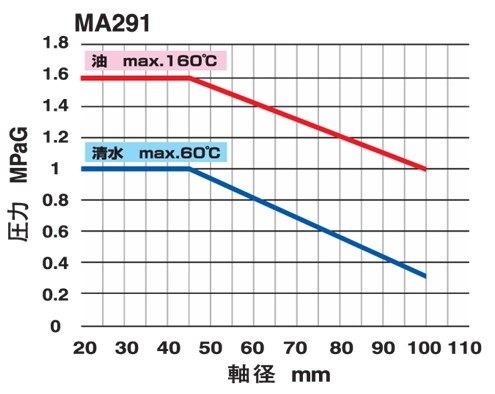

ポンプ用カートリッジ式コンパクトメカニカルシール MA291
（注）本製品紹介に記載されている適用範囲は、標準材質での値でありそれぞれの限界値を示しています。
使用範囲、性能データおよび数値は選定の目安となるもので、実際の使用に際しては未知の要素、状況による制約から一般的な仕様があてはまらないこともあります。各製品の使用にあたっては、適合性を確認した後にご使用ください。また、内容については改良のため予告なく変更することがありますのでご了承ください。
活用例
- 紙パルプ：パルプポンプ、白水ポンプ、白液ポンプ、緑液ポンプ
- 製鉄：排水ポンプ、排水ピットポンプ、苛性ソーダポンプ、タールポンプ
- 浄化：汚水ポンプ、汚泥ポンプ
- ビール：麦汁ポンプ、苛性ソーダポンプ、温水ポンプ
- 化学：苛性ソーダポンプ、薬液ポンプ
- 石油化学・石油精製、食品：各種ポンプ
- 一般：水ポンプ、油ポンプ
