ラバーキャップ

ボアプラグ※

用途に合わせて選ぶ、ゴム製のキャップ

※「ボアプラグ」はNOKの登録商標です。（商標登録第3344529号）

特長

  1. 耐油性、耐熱性に優れたゴム材料を使用しており、さまざまな環境で使用できます。
  2. 外周のはめあい部は合成ゴムでできており、シールが可能です。
  3. 軽合金ハウジングでも、ハウジングを傷めることはありません。
  4. つば付きタイプは、取り外しが容易です。

特性

「ボアプラグ」は金属とゴムが焼き付けられたもので、装着個所を密封する蓋です。はめあい部が合成ゴムになっており、着脱が容易で漏洩や外部異物の侵入を防止します。NOKの「ボアプラグ」には、標準タイプとつば付きタイプの2種類を用意しています。


標準タイプ（RCA型）
つば付きタイプ（RCA5型）

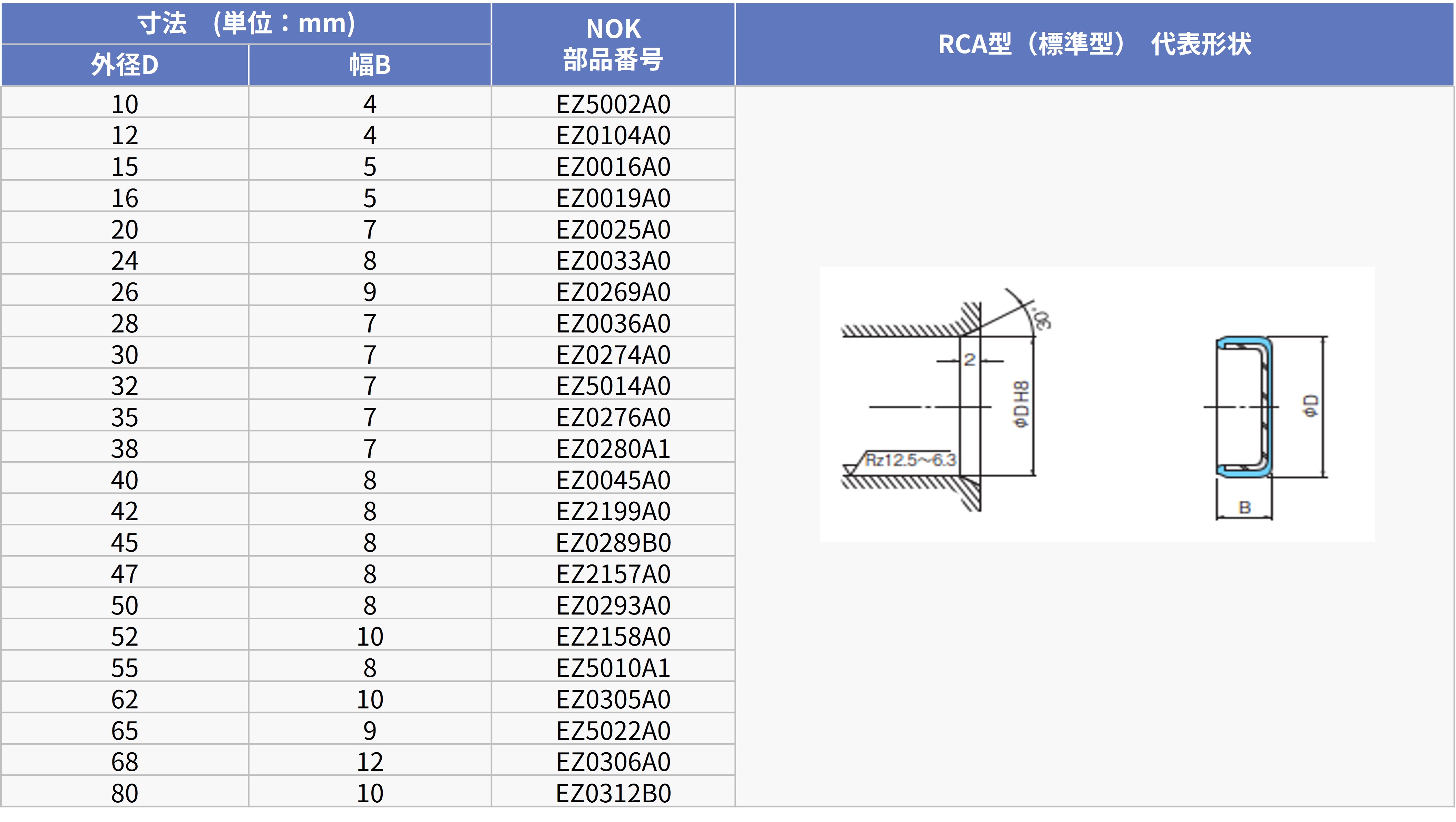

寸法表

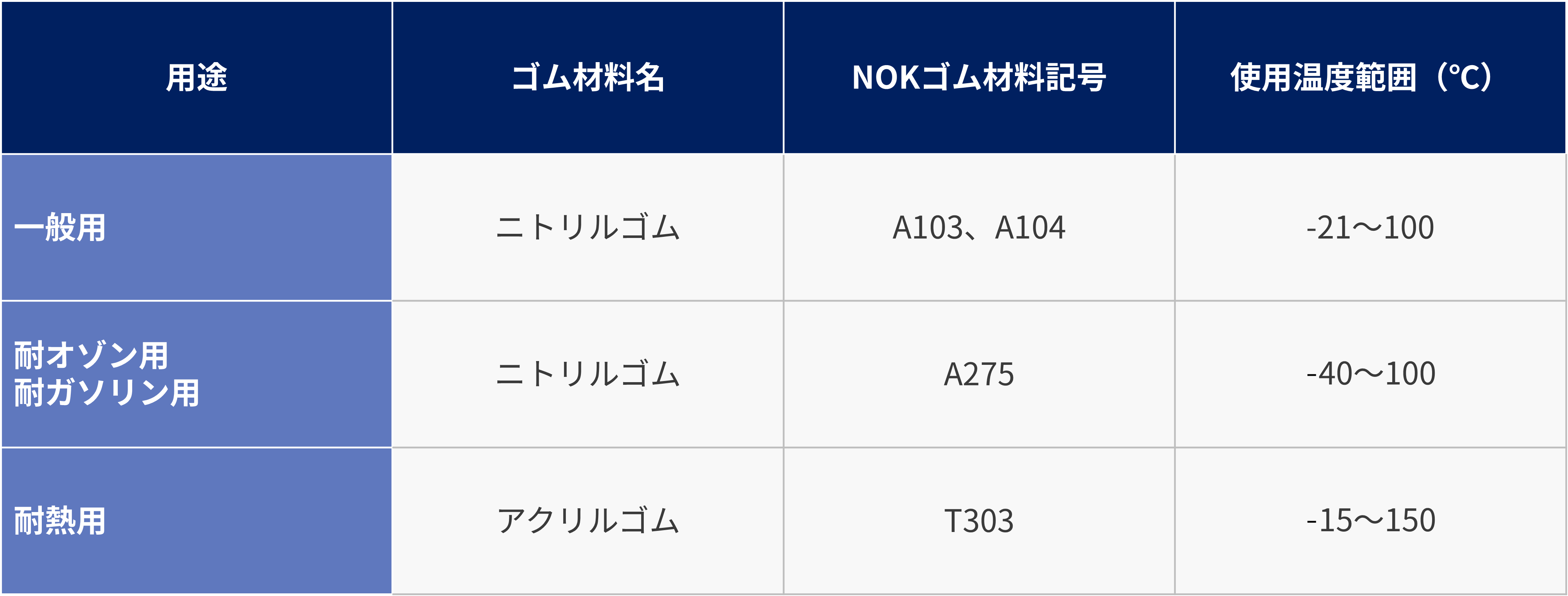

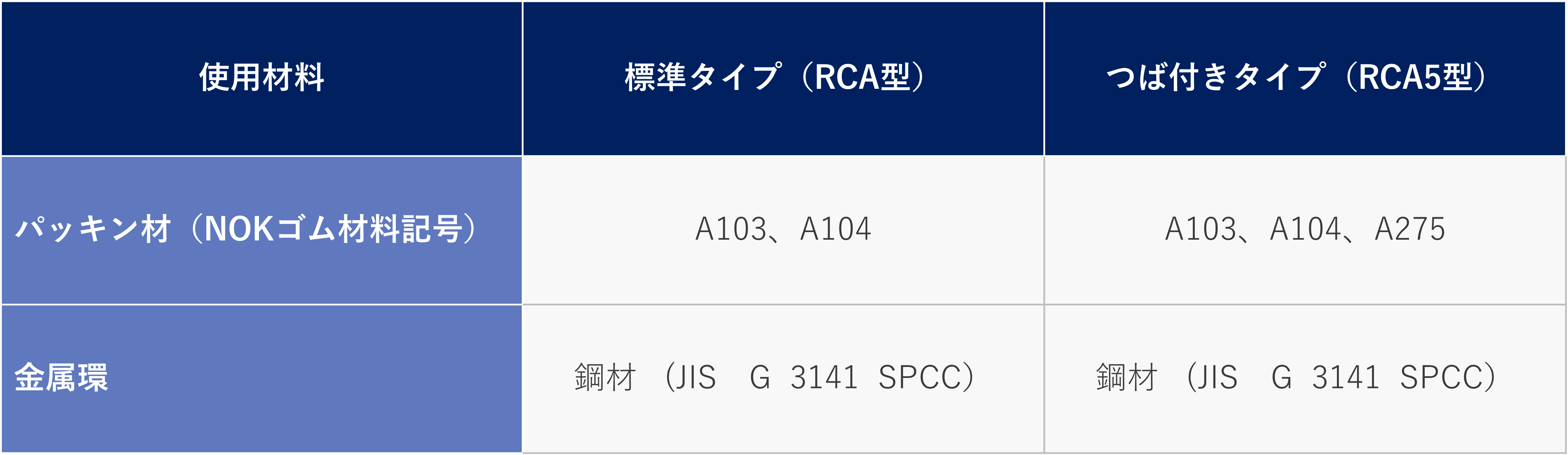

ゴム材料 ：A103またはA104、A275

金属環材料 ：SPCC

粗さ：JIS　B 0601:2001による



標準タイプ（RCA型）



つば付きタイプ（RCA５型）


評価試験

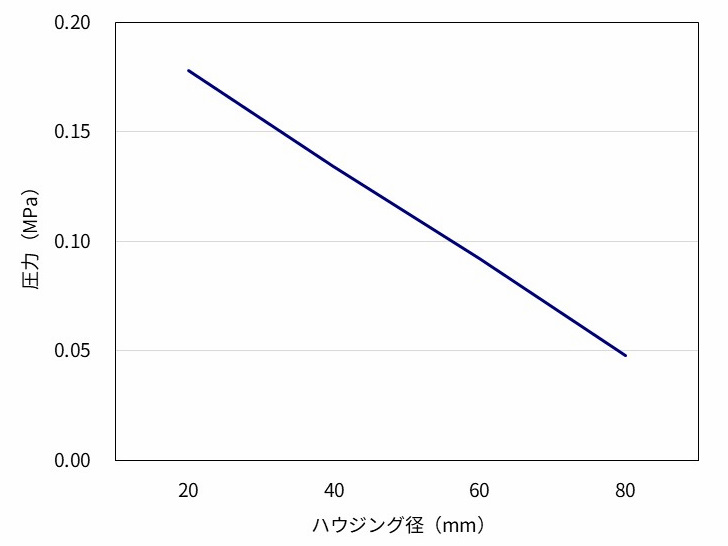

標準タイプ（RCA型）の耐圧力とハウジング径との関係は下記の通りです。ハウジング径が大きくなると、耐圧力は下がりますので、ご使用の際は十分にご注意ください。



活用例

    • 自動車のエンジン系/操舵装置/駆動系/走行系の穴部、電気自動車の駆動系の穴部、
      農業機械（コンバイン、トラクター、耕運機等）の動作装置、作動装置の穴部、
      土木建機の駆動装置、動力装置の穴部、船舶の動力装置/エンジンの穴部、
      油圧機械等のポンプモーター/油圧ポンプの穴部、産業用機器/工業用ミシンの穴部、
      ロボット/減速機/サーボモーターの穴部
