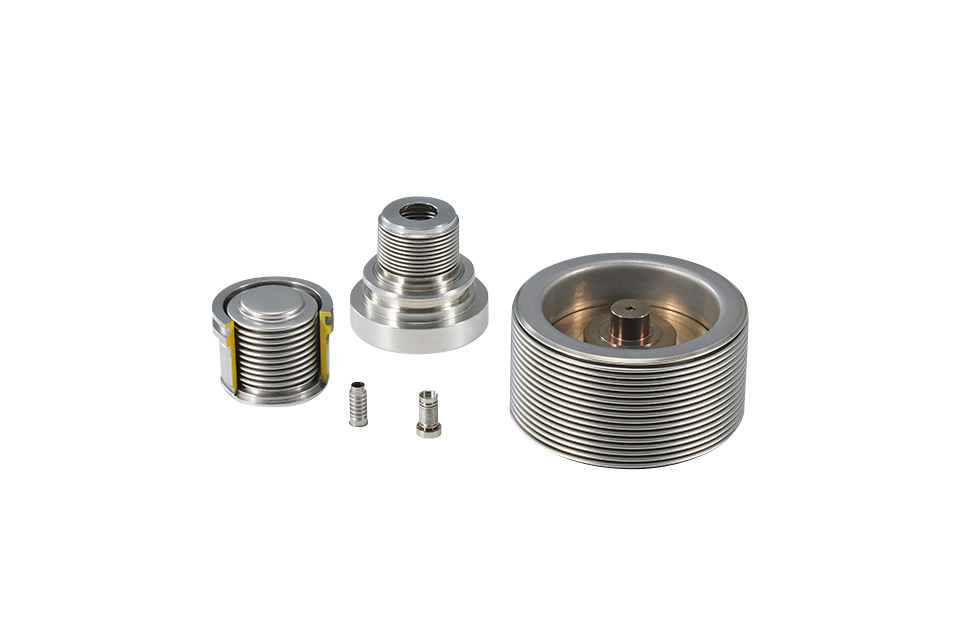

成形ベローズ応用製品
独自バルジ工法と薄板溶接で高圧・熱収縮に対応し、燃料・油圧系など高耐久が求められる自動車機器に最適
製品説明
蛇腹状の構造を持つことで、伸縮性や屈曲性といった機能を発揮し、配管や継手、脈動吸収機構、バルブ開閉機構など様々な用途に使用されます。平板を深絞りでチューブ形状に加工し、成形型内で内側から液圧を加えてベローズ形状にする製法（バルジ工法/液圧成形）のため量産性に優れ、高圧・高耐久が求められる自動車部品に採用されています。
特長
- 金属そのものが伸縮するため、ゴムパッキン等とは異なり、過酷な使用条件下でも液体やガスを漏らさない強固な密閉を実現します。
- 高温・高圧・極低温といった過酷な環境下でも劣化せず、長期間にわたって安定した性能を維持します。

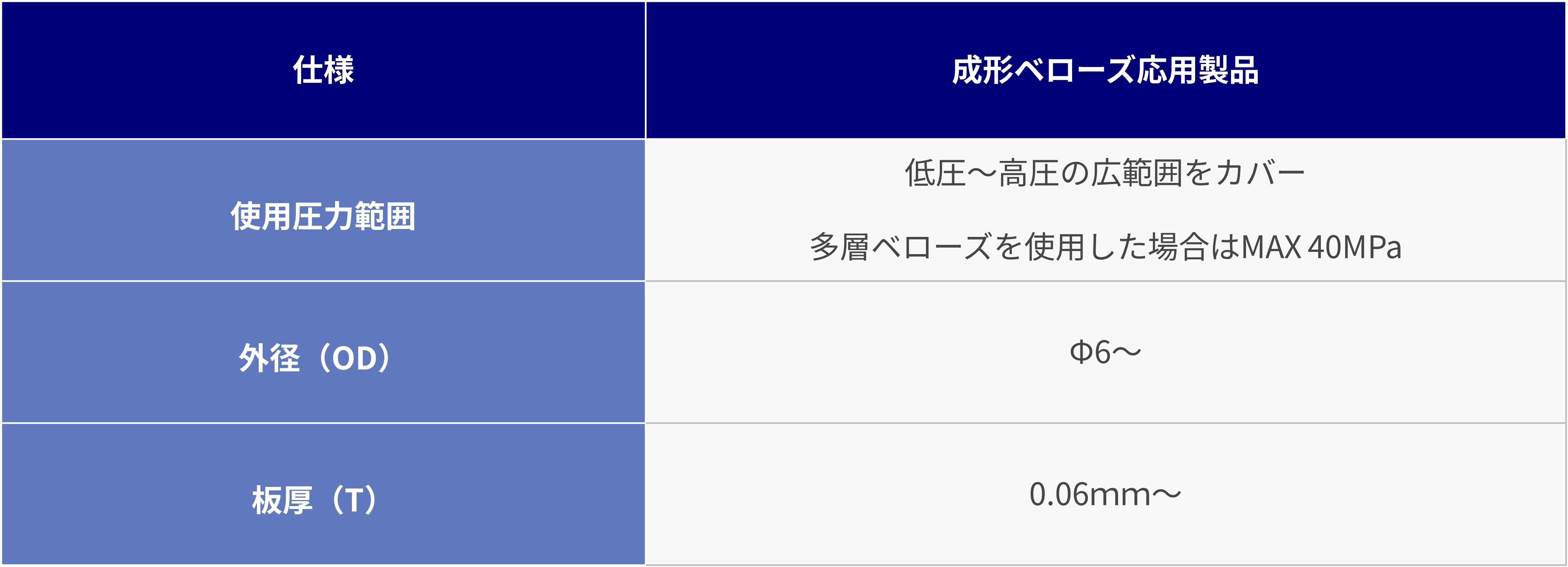

特性
イーグル工業のベローズは、過酷な環境下での精密な制御と圧倒的な信頼性を両立させる高機能ソリューションです。最大40MPa（多層ベローズ使用時）という超高圧環境に対応し、長年の経験に裏打ちされた溶接・加工技術が堅牢性を実現しています。独自のバルジ工法（液圧成形）と薄板溶接技術を駆使することで、さまざまな機器への応用が可能であり、大量生産のリクエストに柔軟に応えられます。
※上記値は一例です。ご検討にあたってはイーグル工業へご相談ください。
活用例
- 燃料系、油圧系の高圧、高耐久性が必要な箇所
- 直噴燃料ポンプ、高圧燃料インジェクタの往復動部シール用等（圧力変動・熱収縮吸収）
- 熱交換器、センサー素子の熱収縮部等（成形ベローズ内蔵品）
- 圧力制御弁、流量制御弁の圧力、流量感知部等
お問い合わせ
製品の詳細はイーグル工業株式会社のWebサイトをご覧ください。
