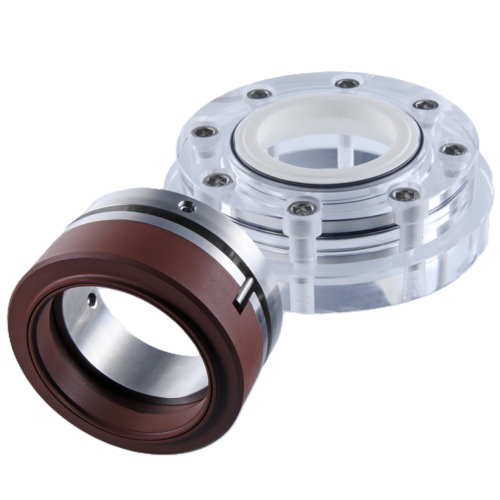

撹拌機用ドライシール　AD5シリーズ


シーラント不要を実現し、軸封部の簡素化と安全性を向上


製品説明

イーグル工業の撹拌機用ドライシール AD5シリーズは、撹拌機や反応釜上部のガスを直接シールする、ノンメタリック構造のドライシールです。一般的なメカニカルシールやグランドパッキンは、潤滑のためにシーラント（液体）を使用します。しかし、近年は医療品や食品などの製造プロセスにおいて、シーラントが缶内へ混入し、缶内ガスや流体と混合・反応してしまうことを防ぐため、シーラントの使用禁止を求める声が増加しています。撹拌機用ドライシールAD5シリーズは、このようなニーズにお応えするために開発されたシーラント不要の画期的なドライシールです。すでに10年以上の豊富な稼働実績を有しており、各産業分野のお客様から高い評価をいただいています。

特長

  1. 完全シーラントレスで液混入のリスクがなく、医薬品や食品の製造プロセスに最適です。
  2. 潤滑液の供給装置や注液設備が不要になり、設備の簡素化とコスト削減に貢献します。
  3. 接ガス部にノンメタリック素材を採用しており、高い耐食性を発揮します。
  4. フランジやアクリルカバーを付属し、設備への組み込みが容易なユニット化も可能です。

特性

撹拌機用ドライシール AD5シリーズは、メカニカルシール部がガスとなる雰囲気全般でご使用いただける撹拌機用コンタクトシールです。過酷な条件下でも安定した性能を発揮できるよう、各部の材質と構造を最適化しています。
標準仕様における適用範囲は幅広く、缶内圧力はFV（真空度 0.7 kPa [abs]）から0.5 MPaGの正圧環境まで対応します。また、缶内温度はマイナス30℃から175℃の高温域まで、幅広い条件でご使用いただけます。限界周速は1.0 m/sとなっており、中・低速の撹拌設備に最適です。
主要部品であるしゅう動材には、特殊充填剤入りPTFE（四フッ化エチレン樹脂）とセラミック、またはSiC（シリコンカーバイド）の組み合わせを採用しています。標準のガス漏洩量は2NL/hに抑えられており、クリーンな生産環境の維持に貢献します。



※本製品紹介に記載されている適用範囲は、標準材質での値でありそれぞれの限界値を示しています。使用範囲、性能データおよび数値は選定の目安となるもので、実際の使用に際しては未知の要素、状況による制約から一般的な仕様があてはまらない事もあります。各製品の使用にあたっては、適合性を確認した後にご使用ください。また、内容については改良のため予告なく変更することがありますのでご了承ください。

活用例

  • 医療品/食品製造設備の撹拌機、反応槽、重合撹拌機、混合器
